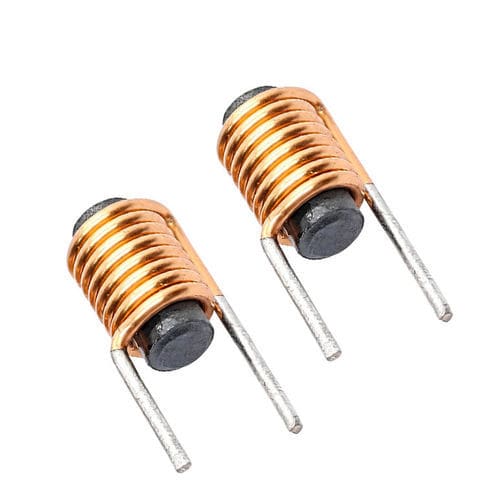

Indutor de ferrite WL0710

com núcleo de ferritamagnéticode fio bobinado

Visão geral
O indutor de bobina de ferrite é um componente passivo composto por um enrolamento de fio de cobre esmaltado em torno de um núcleo magnético de ferrite. Ele armazena energia em um campo magnético e regula a corrente em circuitos eletrônicos. Materiais de ferrite oferecem alta permeabilidade e baixas perdas no núcleo em altas frequências, melhorando o desempenho em aplicações de potência e filtragem.

Resumo do produto
Estes indutores são projetados para acumulação de energia, filtragem e supressão de EMI. A construção combina um núcleo tipo haste de ferrite com enrolamentos de camada única ou seccionados. Disponíveis em várias geometrias e com enrolamentos personalizáveis, a série WL0710 é adequada para placas PCB compactas e circuitos chaveados que exigem indutância estável e baixo ruído elétrico.

Como funciona
Quando a corrente flui pelo enrolamento de cobre, a energia elétrica é convertida em energia magnética no núcleo de ferrite. A alta permeabilidade relativa do núcleo aumenta a indutância; as variações de corrente induzem uma tensão de oposição (lei de Lenz) que se opõe a mudanças bruscas de corrente. A composição de ferrite reduz perdas por correntes parasitas em altas frequências, tornando estes indutores eficazes para suavização e supressão de ruído.

Principais características

• Alta permeabilidade magnética e baixas perdas no núcleo na faixa kHz–MHz
• Construção compacta e leve adequada para PCBs com restrição de espaço
• Capacidade eficaz de supressão de EMI em ambientes ruidosos
• Altos valores de indutância alcançáveis com núcleo de ferrite
• Opções de encapsulamento (verniz, epóxi) e diferentes tipos de montagem

Aplicações

• Fontes chaveadas (SMPS) e sistemas de regulação de tensão
• Equipamentos de telecomunicações para filtragem e controle de EMI
• Eletrônica automotiva (ECUs, infotainment, unidades de controlo EV)
• Automação industrial: inversores de motor, PLCs e circuitos de controlo
• Inversores para energias renováveis (solar, eólica)
• Eletrónica de consumo que exige controlo de ruído (smartphones, portáteis, drivers LED)

Vantagens e desvantagens

• Vantagens: bom desempenho em alta frequência, perdas reduzidas, tamanho compacto, forte supressão de EMI
• Desvantagens: possível saturação com alto enviesamento DC (redução da indutância), perdas dependentes da qualidade da ferrite em frequências extremas, fragilidade mecânica em ambientes severos, comportamento não linear sob forte polarização

Diagnóstico

• Verificar saturação do núcleo se a indutância cair ou a peça superaquecer com corrente elevada
• Confirmar posicionamento na PCB e aterramento para otimizar desempenho EMI
• Medir indutância e DCR com ponte LCR para confirmar especificações
• Inspecionar o núcleo quanto a rachas ou danos mecânicos e substituir se necessário
• Usar termografia para identificar pontos quentes e validar comportamento térmico

Ficha técnica (resumo)
Item: Indutor de bobina de ferrite
Fio: Fio de cobre esmaltado
Diâmetro do fio: 0,8 mm (opções AWG disponíveis)
Tipo de enrolamento: Camada única, redondo ou seccionado
Material do núcleo: Haste magnética de ferrite
Comprimento de pegada: 8 mm
Encapsulamento: Verniz, epóxi ou revestimento opcional
Montagem: Through-foot ou montagem personalizada

Especificações elétricas (típicas)
Faixa de indutância: 0,1 µH – 100 µH (personalizável)
Tolerâncias de indutância: ±2%, ±5%, ±10%
Resistência DC (DCR): Personalizável por design
Fator Q: Alto, otimizado para a faixa de frequência pretendida
Frequência autorressonante: Alta, dependente da aplicação
Frequência de operação: Faixa kHz a MHz
Corrente nominal: Definida por projeto (considerar bias DC e saturação)
Resistência de isolamento: ≥100 MΩ

COMO SELECIONAR UM INDUTOR DE BOBINA DE FERRITE (pontos-chave)

• Definir o valor de indutância e a faixa de frequência requerida
• Considerar a corrente máxima e o bias DC para evitar saturação
• Escolher a qualidade de ferrite adequada à frequência para minimizar perdas
• Verificar estabilidade térmica para requisitos automotivos e industriais
• Avaliar tamanho e encapsulamento para requisitos de dispositivos compactos
• Garantir baixa DCR para reduzir perdas I²R e aquecimento
• Considerar variantes blindadas em aplicações sensíveis a EMI
• Prototipar e testar em condições reais de operação

Cálculo & dicas de projeto (resumo)
Use o fator de indutância A_L para dimensionamento inicial: L = A_L × N² (L em nH, N = número de espiras). Para maior precisão, aplique modelos de relutância de circuito magnético: ℛ = l / (μ0 × μr × A) e L = N² / ℛ_total, incluindo a relutância do entreferro. Leve em conta bias DC, dependência da permeabilidade com a frequência e efeitos de fringing ao projetar para correntes contínuas elevadas ou faixas de frequência amplas.

Características / Especificações técnicas

• Modelo: WL0710
• Material do núcleo: Ferrite (haste magnética)
• Enrolamento: Fio de cobre esmaltado, camada única ou seccionado
• Diâmetro típico do fio: 0,8 mm (opções AWG disponíveis)
• Comprimento de pegada: 8 mm
• Encapsulamento: Verniz, epóxi ou revestimento opcional
• Montagem: Through-foot ou personalizada
• Faixa de indutância: 0,1 µH – 100 µH (personalizável)
• Tolerâncias: ±2%, ±5%, ±10%
• Resistência DC (DCR): Personalizável
• Fator Q: Alto
• Frequência de operação: kHz a MHz
• Frequência autorressonante: Alta
• Corrente nominal: Definida por projeto
• Resistência de isolamento: ≥100 MΩ
