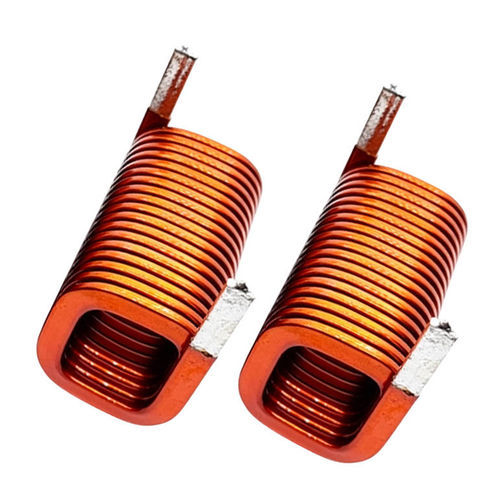

Bobina com núcleo de ar WL3049

de alta frequênciaRFde baixas perdas

Visão geral
Uma bobina plana de cobre é um componente elétrico obtido enrolando condutores de cobre planos (retangulares ou em fita) em formas de bobina, padrões em espiral ou várias camadas. As bobinas planas oferecem maior área de superfície e menor resistência em comparação com bobinas de fio redondo convencionais, melhorando a eficiência, a dissipação de calor e a capacidade de corrente. Podem ser fabricadas em tamanhos, formas e valores de indutância personalizados e acabadas com verniz, epóxi ou outros revestimentos de proteção.

Principais usos e aplicações

• Sistemas de carregamento sem fio (smartphones, wearables, carregamento sem fio de VE)
• Eletrônica de potência: conversores DC-DC, inversores, fontes chaveadas
• Sistemas RF e transformadores de alta frequência
• Eletrónica automóvel: carregadores embarcados, sistemas de gestão de baterias, eletrónica de potência para VE
• Eletrónica médica: sistemas de imagem, dispositivos de monitorização e equipamentos de precisão
• Automação industrial: sensores, equipamentos de controlo, robótica, dispositivos IoT/Indústria 4.0
• Energia renovável: inversores solares, conversores para armazenamento de energia

Ficha técnica do produto
Compact Flat Copper Coil | Descrição: fita de cobre esmaltada
Diâmetro do fio | 0.20 (opções AWG disponíveis)
Tipo de enrolamento | Enrolamento de camada única, redondo ou seccional
Material do núcleo | Ar (não magnético)
Comprimento da pegada | 15 mm
Encapsulamento | Verniz, epóxi ou revestimento opcional
Montagem | Through-hole / Personalizado

Especificações elétricas (típicas)
Faixa de indutância | 0.1 µH – 100 µH (personalizável)
Tolerância de indutância | ±2%, ±5%, ±10%
Resistência DC (DCR) | Exemplo: 14 Ω com 5,5 voltas
Fator Q | Elevado, otimizado para a faixa de frequência
Frequência de auto-ressonância | Elevada, dependente da aplicação
Frequência de operação | Faixa kHz a MHz
Corrente nominal | Personalizada por projeto
Resistência de isolamento | ≥100 MΩ

Como funciona
A bobina plana de cobre opera por indução eletromagnética: a corrente através da bobina gera um campo magnético que armazena e transfere energia e pode induzir correntes em condutores adjacentes. A geometria do condutor plano aumenta a área de superfície e reduz a resistência em CA (efeitos de pele e proximidade), tornando estas bobinas adequadas para aplicações de alta frequência e alta corrente.

Características das bobinas planas

• Menor resistência DC devido à maior área de secção do cobre
• Melhor dissipação de calor devido à maior superfície
• Design compacto e de baixo perfil que permite integração eficiente em espaço
• Alta densidade de potência e estabilidade mecânica
• Tamanhos, formas e valores de indutância personalizáveis

Vantagens

• Aumento da eficiência elétrica (DCR reduzido)
• Melhor desempenho térmico e menor temperatura de operação
• Melhor desempenho em altas frequências (redução de perdas por pele/proximidade)
• Maior capacidade de corrente e maior densidade de potência
• Suporta fabricação automatizada de precisão para consistência

Limitações / Desvantagens

• A fabricação é mais complexa e tipicamente mais cara do que bobinas de fio redondo
• Condutores planos são menos flexíveis, complicando algumas geometrias de enrolamento
• Requer equipamento especializado de enrolamento/formação e projeto cuidadoso para evitar efeitos parasitas
• Projeto incorreto ou aplicação inadequada do isolamento pode causar campos desiguais ou problemas de confiabilidade

Resolução de problemas

• Indutância mínima: verificar danos físicos, projeto incorreto ou fontes EMI
• Sobreaquecimento: verificar corrente de operação, arrefecimento, montagem e design térmico
• Eficiência reduzida: inspecionar conexões, oxidação e perdas em alta frequência
• Circuito aberto: medir resistência para detectar condutores partidos ou falhas de solda
• Curto-circuito: verificar isolamento entre enrolamentos e substituir ou reenrolar se ocorrerem curtos internos
• Problemas EMC: instalar blindagem ou aumentar separação de componentes interferentes

Seleção e orientação de projeto

• Definir primeiro os requisitos elétricos: indutância, DCR, corrente máxima, tensão e frequência de operação
• Avaliar desempenho térmico e necessidades de gestão térmica para operação contínua
• Verificar o espaço de instalação disponível e opções de montagem (through-hole vs personalizado)
• Considerar condições ambientais (temperatura, humidade, vibração) e revestimentos protetores necessários
• Solicitar dados de qualidade do fabricante e opções de personalização quando forem necessários valores específicos de indutância/tamanho/corrente
• Equilibrar custo e desempenho; designs personalizados podem aumentar prazos e custo por unidade

Características técnicas / especificações

• Modelo: WL3049
• Condutor: fita de cobre esmaltada
• Diâmetro do fio: 0,20 mm (opções AWG disponíveis)
• Enrolamento: monocamada redondo ou seccional
• Material do núcleo: ar (não magnético)
• Comprimento da pegada: 15 mm
• Encapsulamento: verniz / epóxi / revestimento (opcional)
• Montagem: through-hole ou personalizado
• Faixa de indutância: 0.1 µH – 100 µH (personalizável)
• Tolerâncias de indutância: ±2%, ±5%, ±10%
• Exemplo DCR: 14 Ω (com 5,5 voltas)
• Frequência de operação: kHz a MHz
• Resistência de isolamento: ≥100 MΩ
• Corrente nominal: definida por projeto personalizado
