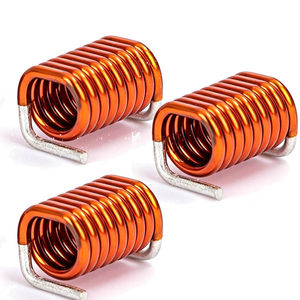

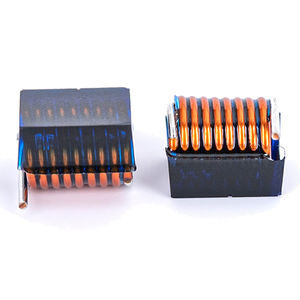

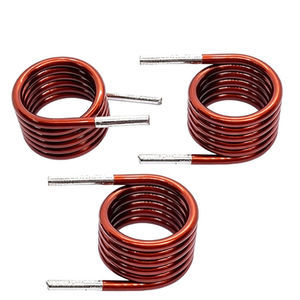

Bobina com núcleo de ar WL5058

de isolamentode alta frequênciaRF

Visão geral

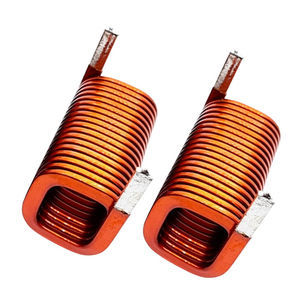

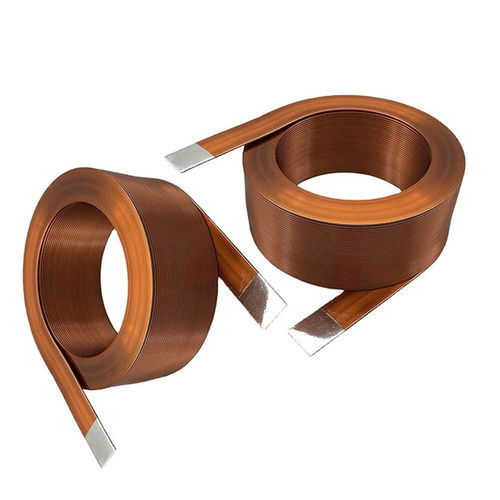

A bobina de fio plano WL5058 é um enrolamento eletromagnético fabricado com condutor plano (retangular) de cobre esmaltado. Sua geometria aumenta a quantidade de cobre na janela de enrolamento, melhorando a eficiência elétrica e a dissipação térmica. O WL5058 destina‑se a aplicações industriais que exigem componentes indutivos compactos e pode ser fornecido com opções de montagem e encapsulamento personalizadas.

Detalhes principais do produto
O condutor plano reduz espaços entre as espiras, aumenta a área de contato do condutor e reduz a resistência DC em comparação com enrolamentos de fio redondo. O WL5058 pode ser especificado em dimensões, indutância, resistência, temperatura de operação e tipo de montagem conforme a necessidade da aplicação.

Dados técnicos (composição e mecânicos)
Item: Descrição
Núcleo de fio plano: Fio de cobre esmaltado
Diâmetro do fio: 0,45 mm (opções AWG disponíveis)
Tipo de enrolamento: Camada única redonda ou por seções
Material do núcleo: Ar (não magnético), condutor de cobre
Comprimento da pegada: 5 mm
Encapsulamento: Verniz, epóxi ou revestimento opcional
Montagem: Through‑hole / personalizado

Especificações elétricas (típicas)
Parâmetro: Descrição
Faixa de indutância: 0,1 µH – 100 µH (personalizável)
Tolerância de indutância: ±2%, ±5%, ±10%
Resistência DC (DCR): exemplo 25 Ω com 27 voltas
Fator Q: Alto, otimizado por faixa de frequência
Frequência de auto‑ressonância: Dependente da aplicação, tipicamente alta
Frequência de operação: Faixa de kHz a MHz
Corrente nominal: Definida por projeto personalizado
Resistência de isolamento: ≥100 MΩ

Como funcionam as bobinas planas
Quando a corrente percorre o condutor plano, gera‑se um campo magnético por indução eletromagnética. A geometria plana aumenta o preenchimento de cobre e reduz espaços de ar, melhorando a eficiência magnética, reduzindo perdas e facilitando a dissipação térmica. Essas características são adequadas para motores, transformadores, solenóides e circuitos indutivos de alta frequência.

Características

• Maior fator de preenchimento de cobre para maior eficiência
• Menor resistência DC e redução de perdas de potência
• Formato compacto para espaços de instalação restritos
• Melhor dissipação de calor
• Geração de campo magnético elevada por volume
• Capacidade de corrente aumentada
• Geometria de enrolamento estável para desempenho repetível
• Redução de ruído eletromagnético e vibração
• Adequado para ampla faixa de frequências, incluindo projetos de alta frequência
• Disponível com verniz, epóxi ou revestimento para proteção ambiental

Aplicações

• Motores elétricos e sistemas de controle de motores (incluindo aplicações VE)
• Transformadores e indutores de potência para inversores e fontes de alimentação
• Solenóides, relés e atuadores eletromagnéticos
• Eletrônica automotiva (injeções, atuadores, sistemas de carregamento)
• Automação industrial, válvulas e equipamentos robóticos
• Sistemas de conversão e armazenamento de energia (inversores, conversores)
• Equipamentos médicos que exigem indutores e atuadores compactos
• Circuitos RF e telecomunicações, eletrônica aeroespacial e eletrodomésticos

Vantagens e desvantagens
Vantagens

• Melhor aproveitamento do espaço de enrolamento e maior desempenho por volume
• Resistência reduzida que limita a geração de calor
• Permite componentes com pegada menor para a mesma função elétrica
• Melhor desempenho térmico que prolonga a vida útil
• Redução de vibração e emissão eletromagnética em muitas aplicações

Desvantagens

• Fabricação requer equipamentos de enrolamento especializados
• Custo unitário geralmente superior às bobinas de fio redondo
• Risco de danificar a isolação se dobrado ou manuseado incorretamente
• Construção compacta pode complicar reparos em campo

Solução de problemas

• Sobreaquecimento: verificar corrente nominal, refrigeração e tensão de alimentação
• Falha de isolamento: inspecionar integridade do revestimento e evitar dobras excessivas
• Perda de força magnética: verificar tensão, conexões e continuidade do enrolamento
• Ruído ou vibração: verificar montagem e estabilizar fonte de alimentação
• Curtocircuito: inspecionar contaminação e estado do isolamento
• Circuito aberto: verificar soldas e integridade do fio

Perguntas frequentes - pontos-chave

• O que é uma bobina de fio plano? — Um enrolamento eletromagnético feito com condutor plano/retilíneo para aumentar o preenchimento de cobre e melhorar o desempenho térmico e elétrico.
• Principais benefícios — Melhor aproveitamento do espaço, DCR mais baixo, maior capacidade de corrente e melhor comportamento térmico.
• Usos comuns — Motores, transformadores, indutores, solenóides, eletrônica de potência e circuitos RF.
• Personalização — Indutância, resistência, dimensão do fio, isolamento, montagem e encapsulamento podem ser adaptados conforme a aplicação.

Especificações (resumo)

• Modelo: WL5058
• Núcleo de fio: Cobre esmaltado
• Diâmetro típico do fio: 0,45 mm
• Enrolamento: Camada única redonda ou por seções
• Núcleo: Ar (não magnético)
• Comprimento da pegada: 5 mm
• Encapsulamento: Verniz / epóxi / revestimento (opcional)
• Montagem: Through‑hole / personalizado
• Indutância: 0,1 µH – 100 µH (personalizável)
• Tolerância: ±2%, ±5%, ±10%
• Exemplo DCR: 25 Ω (27 voltas)
• Frequência de operação: kHz–MHz
• Resistência de isolamento: ≥100 MΩ
