Indutor de ferrite WL0243

de fio bobinadode baixa frequênciacircular

Visão geral do produto

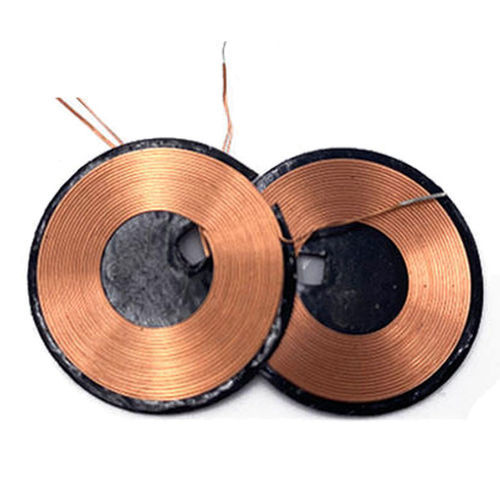

A bobina de carregamento sem fio WL0243 é uma bobina em espiral plana para transferência indutiva de energia. É bobinada em fio de cobre esmaltado e pode incluir folha de ferrite para reduzir EMI e concentrar o fluxo magnético. O projeto destina-se a dispositivos compactos e módulos industriais onde espaço, comportamento térmico e características elétricas repetíveis são críticos.

Características

• Fio de cobre esmaltado bobinado com precisão para desempenho magnético consistente
• Indutância estável com fator de qualidade Q ≥ 30
• Baixa resistência DC (DCR) para minimizar perdas
• Blindagem em folha de ferrite opcional para reduzir EMI e melhorar o acoplamento
• Geometria em espiral plana para integração de perfil baixo
• Dimensões externas/internas, bitola do fio e indutância personalizáveis
• Opções de terminais: pad de solda ou fio; montagem por fixação adesiva

Especificações elétricas

• Indutância (L): 300–500 µH
• Tolerância da indutância: ±5%
• Frequência de teste: 125 kHz (0,25 kHz mencionado no contexto)
• Resistência DC (DCR): 80–250 mΩ
• Corrente nominal (Irms): 1–3 A
• Frequência de operação: 85–205 kHz
• Fator de qualidade (Q): ≥ 30
• Resistência de isolamento: ≥ 100 MΩ

Especificações mecânicas

• Formato da bobina: redonda ou quadrada
• Tipo de fio: fio de cobre esmaltado
• Blindagem: folha de ferrite (opcional)
• Isolamento: filme PET ou PI
• Tipo de terminal: pad de solda ou fio
• Montagem: fixação por adesivo

Modelos disponíveis (dimensões mecânicas)

• WL 35 — Diâmetro externo 35 mm / interno 15 mm / Espessura 2,0 mm
• WL 43 — Diâmetro externo 43 mm / interno 20 mm / Espessura 2,0 mm
• WL 50 — Diâmetro externo 50 mm / interno 25 mm / Espessura 3,0 mm

Aplicações
Adequada para carregamento indutivo em smartphones, tablets, wearables, earbuds sem fio, carregadores automotivos, dispositivos domésticos inteligentes, certos equipamentos médicos que exigem integração à prova de poeira/água e equipamentos industriais onde a energia sem fio simplifica conexões e reduz desgaste mecânico.

Benefícios e desvantagens

• Benefícios: elimina conectores mecânicos, possibilita designs selados/à prova de poeira, parâmetros elétricos consistentes, flexibilidade de formato e opções de personalização.
• Desvantagens: eficiência final inferior à carga com fio, possível geração de calor em caso de desalinhamento, distância de transferência limitada que exige alinhamento próximo, maior complexidade do circuito de controlo.

Como escolher

• Corresponda a indutância e a tolerância da bobina ao controlador de carregamento sem fio e à frequência de operação prevista.
• Projete para a frequência de operação pretendida (faixa Qi típica ≈ 85–205 kHz).
• Equilibre o diâmetro do fio para gerir DCR e aquecimento enquanto cumpre as restrições de espaço.
• Escolha a espessura adequada de blindagem de ferrite para reduzir EMI e otimizar o acoplamento.
• Selecione diâmetros externo/interno e espessura de acordo com o espaço do dispositivo e os requisitos de potência.

Especificações técnicas

• Intervalo de indutância: 300–500 µH
• Tolerância: ±5%
• Frequência de teste: 125 kHz (com 0,25 kHz indicado)
• DCR: 80–250 mΩ
• Corrente nominal: 1–3 A
• Frequência de operação: 85–205 kHz
• Q: ≥ 30
• Resistência de isolamento: ≥ 100 MΩ
• Formas: redonda ou quadrada, espiral plana
• Fio: cobre esmaltado
• Blindagem: folha de ferrite
• Isolamento: PET / PI
• Terminais: pad de solda ou fio
• Montagem: fixação por adesivo
• Dimensões modelos: WL 35 (Ø ext. 35 mm / int. 15 mm / esp. 2,0 mm), WL 43 (Ø ext. 43 mm / int. 20 mm / esp. 2,0 mm), WL 50 (Ø ext. 50 mm / int. 25 mm / esp. 3,0 mm)
