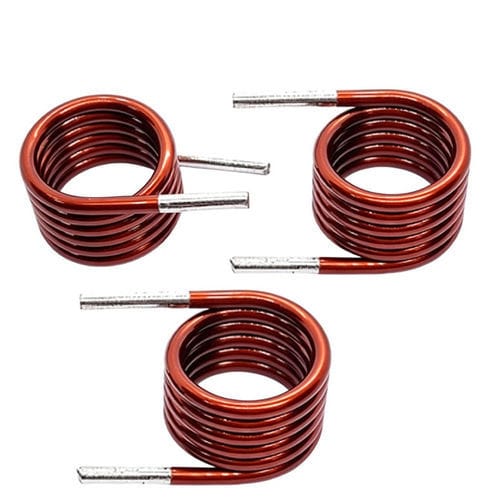

Indutor de ar WL1914

com núcleo de arde alta frequênciade HF

Visão geral do produto
Uma bobina indutora de núcleo de ar é um componente eletrônico formado pelo enrolamento de fio de cobre esmaltado sem materiais de núcleo magnético. Fornece indutância de baixa perda para aplicações de alta frequência ao usar o ar como caminho magnético, evitando saturação e histerese do núcleo. Usos típicos: comunicações de rádio, circuitos RF, antenas, filtros, osciladores, redes de crossover de áudio e sistemas eletrônicos industriais.

Ficha técnica
Item - Descrição
Bobina indutora de núcleo de ar - Fio de cobre esmaltado
Diâmetro do fio - 0,20 mm (opções AWG disponíveis)
Tipo de enrolamento - Enrolamento monocamada redondo ou seccional
Material do núcleo - Ar (não magnético)
Comprimento da área de contato - 15 mm
Encapsulamento - Verniz, epóxi ou revestimento opcional
Montagem - Through-hole ou personalizada

Especificações elétricas (típicas)
Intervalo de indutância - 0,1 µH – 100 µH (personalizável)
Tolerância - ±2%, ±5%, ±10%
Resistência DC (DCR) - 14 Ω (exemplo com 5,5 voltas)
Fator Q - Alto Q, otimizado por faixa de frequência
Frequência de auto-ressonância - Alta (dependente da aplicação)
Frequência de operação - Faixa de kHz a MHz
Corrente nominal - Especificada por projeto
Resistência de isolamento - ≥100 MΩ

Princípio de funcionamento
A bobina opera por indução eletromagnética: a corrente pelo enrolamento gera um campo magnético no ar; variações de corrente induzem uma tensão que se opõe às variações rápidas. A indutância depende do número de voltas, diâmetro da bobina, espaçamento e bitola do fio.

Características

• Otimizada para desempenho em alta frequência
• Sem saturação ou histerese de núcleo magnético
• Baixas perdas e baixa distorção de sinal
• Indutância estável na faixa especificada
• Compacta e leve
• Resposta eletromagnética rápida
• Alto fator Q para aplicações RF
• Adequada para transmissão de sinais precisa
• Tamanho e indutância personalizáveis
• Boa estabilidade térmica

Aplicações

• Equipamentos de comunicação RF e antenas
• Filtros de sinal e osciladores
• Redes de crossover de áudio e áudio de alta qualidade
• Medição de precisão e eletrônica médica
• Automação industrial: sensoriamento, controle e filtragem
• Módulos IoT, carregamento sem fio e componentes 5G
• Conversores de alta frequência

Vantagens e desvantagens

• Vantagens: estabilidade em HF, sem perdas de núcleo, alta linearidade, alto Q, leve e fácil de personalizar
• Desvantagens: menor densidade de indutância que núcleos magnéticos, maiores perdas de cobre em correntes elevadas, menor concentração do campo

Especificações técnicas

• Material: fio de cobre esmaltado
• Diâmetro do fio: 0,20 mm (opções AWG disponíveis)
• Enrolamento: monocamada redondo ou seccional
• Núcleo: ar (não magnético)
• Comprimento da área de contato: 15 mm
• Encapsulamento: verniz, epóxi ou revestimento
• Montagem: through-hole ou personalizada
• Intervalo de indutância: 0,1 µH – 100 µH (personalizável)
• Tolerância: ±2%, ±5%, ±10%
• Exemplo de resistência DC: 14 Ω (5,5 voltas)
• Frequência de operação: kHz a MHz
• Resistência de isolamento: ≥100 MΩ
• Corrente nominal: conforme projeto

Notas de solução de problemas
Problemas comuns: espaçamento de enrolamento incorreto, voltas soltas, superaquecimento por corrente excessiva ou fio subdimensionado e EMI de componentes próximos. Verifique a integridade do enrolamento, meça indutância e resistência, confira a bitola do fio e ventilação e ajuste a montagem ou o espaçamento quando necessário.
