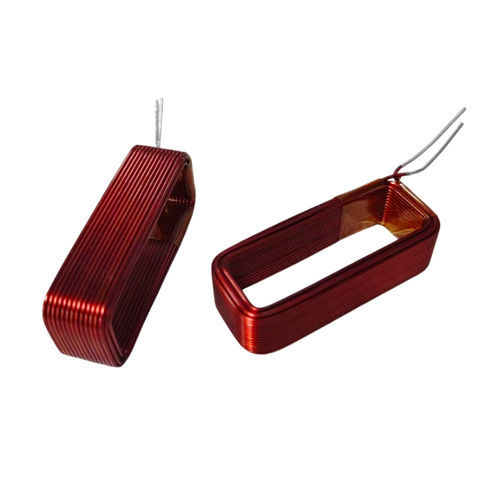

Bobina com núcleo de ar WL4520

de alta frequênciaRFtipo through hole

Visão geral do produto
A bobina multicamada de núcleo de ar WL4520 é um indutor eletromagnético compacto projetado para fornecer indutância estável, baixas perdas e bom desempenho em alta frequência em sistemas de sensores e RF. A construção sem núcleo magnético permite alta densidade de indutância sem saturação nem perdas ferromagnéticas, adequada para processamento de sinais de precisão e módulos sem fio.

Projeto e personalização
O WL4520 possui enrolamento multicamada em fio de cobre esmaltado, otimizado para alto fator Q e estabilidade térmica em operação contínua. Opções padrão e personalizadas incluem diâmetro do fio, número de voltas, dimensões da bobina, material do bobbin e tipo de montagem para atender aos requisitos OEM.

Características principais

• Núcleo de ar (sem núcleo magnético) — elimina saturação
• Alto fator Q otimizado para faixas RF/alta frequência
• Indutância linear com baixa distorção de sinal
• Indutância estável nas faixas de temperatura operacionais típicas
• Construção multicamada compacta para maior indutância por volume

Aplicações

• Bobinas de carregamento sem fio e módulos de energia sem fio
• Condicionamento de sinal de sensores (sensores de proximidade, filtragem)
• Controle robótico e eletrônica de controle de alta velocidade
• Placas PLC, comunicação RF, circuitos de filtragem e temporização
• Drivers de motor, transportadores e sistemas de classificação em automação
• Equipamentos industriais de teste e medição que requerem baixa distorção

Vantagens e desvantagens

• Vantagens: indutância linear sem saturação do núcleo, ausência de perdas por núcleo ferromagnético, melhoria do fator Q e eficiência em frequências mais altas, design multicamada compacto e de alta densidade; projetos adequados podem operar até ~1 GHz.
• Desvantagens: alcançar alta indutância sem um núcleo de alta permeabilidade pode exigir mais voltas ou maior tamanho (aumentando a capacitância entre espiras e perdas por cobre); maior radiação de campo parasita em comparação com indutores com núcleo pode requerer blindagem ou posicionamento estratégico.

Ficha técnica do produto (construção)
Item: Fio de enrolamento — Fio de cobre esmaltado
Diâmetro do fio: Personalizável (opções AWG disponíveis)
Tipo de enrolamento: Enrolamento multicamada redondo ou seccional
Material do núcleo: Ar (não magnético)
Bobbin: Opcional em plástico ou cerâmica
Encapsulamento: Opcional verniz, epóxi ou revestimento
Montagem: Through-hole / Personalizado

Especificações elétricas (típicas)
Faixa de indutância: 0,1 µH – 100 µH (personalizável)
Tolerância de indutância: ±2 %, ±5 %, ±10 %
Resistência DC (DCR): Depende do diâmetro do fio e do número de voltas (personalizável)
Fator Q: Alto, otimizado para a faixa de frequência alvo
Frequência de autoressonância: Alta, dependente da aplicação
Frequência de operação: Faixa kHz a MHz (dependente do projeto)
Corrente nominal: Personalizada por projeto
Resistência de isolamento: ≥100 MΩ

Como escolher

• Defina metas elétricas: indutância necessária, tolerância, DCR, corrente nominal e faixa de frequência.
• Especifique restrições mecânicas: diâmetro externo, altura, tipo de montagem e espaço disponível na placa de circuito.
• Avalie necessidades de desempenho: fator Q desejado, dissipação térmica, requisitos EMI/EMC e linearidade do sinal.
• Considere o ambiente: temperatura de operação, vibração, umidade e ciclo de trabalho.
• Confirme personalizações: material do bobbin, tipo de fio, encapsulamento e suporte de engenharia.

Características / Especificações técnicas

• Modelo: WL4520
• Núcleo: Ar (não magnético)
• Enrolamento: Fio de cobre esmaltado, multicamada
• Indutância (faixa típica): 0,1 µH — 100 µH (personalizável)
• Opções de tolerância de indutância: ±2 %, ±5 %, ±10 %
• Frequência de operação: kHz — MHz (adequada para circuitos RF/alta frequência)
• Fator Q: Alto, otimizado por faixa de frequência
• Resistência DC: Depende da bitola do fio e do número de voltas (personalizável)
• Corrente nominal: Personalizada por projeto
• Resistência de isolamento: ≥100 MΩ
• Montagem: Through-hole ou personalizada
• Opções: bobbin (plástico/cerâmica), encapsulamento (verniz/epóxi/revestimento), diâmetro do fio e número de voltas personalizáveis
