Indutor de ar WL 1308

com núcleo de arde alta frequênciade HF

Visão geral do produto
A bobina de núcleo de ar SMD WL 1308 é um indutor de montagem superficial que utiliza ar (sem núcleo magnético) e enrolamentos em fio de cobre esmaltado. Projetada para aplicações de alta frequência, fornece indutância estável, alto fator Q e perdas relacionadas ao núcleo nulas. Usos típicos incluem front-ends RF, módulos sem fio, dispositivos IoT, sistemas de carregamento sem fio e eletrônica médica de precisão.

Principais características

• Design de núcleo de ar: sem saturação magnética ou distorção por perdas do núcleo
• Alto fator Q e baixa resistência DC para operação RF/alta frequência
• Valores de indutância estáveis e boa estabilidade térmica
• Tecnologia de enrolamento fino com opções de diâmetros de fio e valores de indutância
• Pacote SMD compacto compatível com montagem SMT automatizada
• Resposta rápida de sinal e boa linearidade para circuitos RF de precisão
• Personalizável para requisitos OEM/ODM

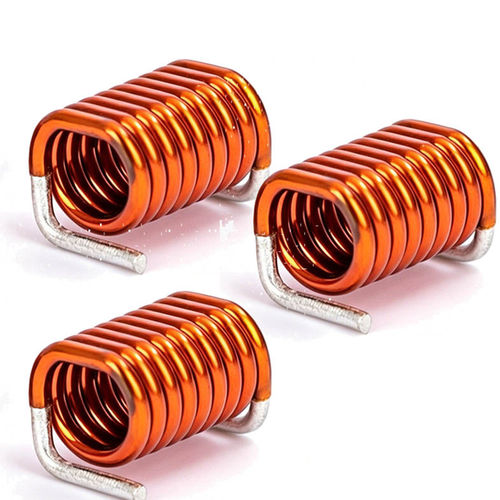

Detalhe do produto — bobina de núcleo de ar SMD compacta
Fabricada com técnicas de enrolamento de precisão, a WL 1308 oferece desempenho de baixa perda em um invólucro SMD reduzido. A estrutura de núcleo de ar evita saturação e melhora o comportamento em altas frequências. Opções disponíveis incluem vários valores de indutância, bitolas de fio, encapsulamento e dimensões de pacote para integração em PCB e colocação automatizada.

Folha de dados (componente / mecânica)
Item — Descrição
Bobina de núcleo de ar SMD — Fio de cobre esmaltado
Diâmetro do fio — 0,1 mm (opções AWG disponíveis)
Tipo de enrolamento — Camada única redonda ou enrolamento seccional
Material do núcleo — Ar (não magnético)
Comprimento da pegada — 10–15 mm
Encapsulamento — Verniz, epóxi ou revestimento opcional
Montagem — Surface-mount (SMT) com opções personalizadas ou through-hole conforme especificado

Especificações elétricas (típicas)
Parâmetro — Descrição
Faixa de indutância — 0,1 µH – 100 µH (personalizável)
Tolerância de indutância — ±2%, ±5%, ±10%
Resistência DC (DCR) — Dependente do projeto (personalizável)
Fator Q — Alto, otimizado para a faixa de frequência especificada
Frequência ressonante própria — Alta, dependente da aplicação
Frequência de operação — Faixa kHz a MHz
Corrente nominal — Especificada por projeto
Resistência de isolamento — ≥100 MΩ

Como funciona
A bobina opera por indução eletromagnética: corrente alternada nos enrolamentos gera um campo magnético no ar. Sem núcleo magnético, o componente evita saturação e perdas de núcleo, permitindo desempenho confiável em altas frequências. A indutância filtra sinais, auxilia no casamento de impedância e armazena pequenas quantidades de energia em circuitos RF.

Aplicações industriais

• Módulos de comunicação RF, antenas e amplificadores RF
• Tapetes de carregamento sem fio e sistemas de transferência de energia
• Módulos IoT, Bluetooth/Wi‑Fi/GPS e eletrônicos portáteis
• Filtros de alta frequência, casamento de impedância e front-ends RF
• Eletrônica médica e sensores de precisão
• Subsistemas HF aeroespaciais e automotivos (com qualificação)

Vantagens e desvantagens

• Vantagens: ausência de perdas de núcleo, alto Q, indutância estável, resposta linear em HF e formato SMD compacto
• Desvantagens: menor densidade de indutância em comparação a núcleos de ferrite (pode exigir mais voltas/tamanho), menor armazenamento de energia para aplicações de potência, sensibilidade a campos magnéticos próximos

Notas de fabricação e solução de problemas

• Indutância instável: verificar contagem de voltas, integridade do enrolamento e juntas de solda
• Sobreaquecimento: verificar corrente nominal, diâmetro do fio e projeto térmico da PCB
• Acoplamento RF: manter espaçamento e orientação, otimizar o layout da PCB para reduzir acoplamento mútuo
• Danos mecânicos: proteger durante transporte e colocação SMT; usar ajustes corretos de pick-and-place
• Soldagem deficiente: garantir perfil de refluxo adequado, design de pads e limpeza da PCB
• Seleção incorreta: validar resposta de frequência e casamento de impedância no protótipo

Como selecionar uma bobina de núcleo de ar SMD
Escolha a indutância com base na frequência de operação e requisitos de casamento. Considere fator Q, DCR, corrente nominal, tamanho físico e pegada. Verifique frequência ressonante própria, restrições térmicas e tolerâncias mecânicas. Para pedidos OEM, confirme opções de personalização, conformidade RoHS, testes elétricos e rastreabilidade.

Erros a evitar (embalagem e manuseio)

• Proteção mecânica insuficiente — usar espuma ou suportes internos para evitar deformação
• Proteção contra umidade inadequada — embalar a vácuo ou em sacos antiumidade
• Espaçamento incorreto no carretel — usar carretéis padrão para pick-and-place
• Sem proteção ESD — usar embalagem antiestática
• Rotulagem deficiente — incluir número de peça, indutância, quantidade e lote

Características / especificações técnicas

• Modelo: WL 1308
• Núcleo: Ar (não magnético)
• Condutor: Fio de cobre esmaltado
• Faixa de indutância: 0,1 µH – 100 µH (personalizável)
• Tolerância de indutância: ±2%, ±5%, ±10%
• Diâmetro do fio: típ. 0,1 mm (opções AWG)
• Tipo de enrolamento: camada única ou seccional
• Comprimento de pegada: 10–15 mm (típico)
• Frequência de operação: kHz a MHz
• Fator Q: alto (dependente da aplicação)
• Frequência ressonante própria: alta (dependente da aplicação)
• Corrente nominal: especificada por projeto
• Resistência de isolamento: ≥100 MΩ
• Encapsulamento: verniz, epóxi ou revestimento opcional
• Montagem: surface-mount (SMT) com opções through-hole/personalizadas se necessário
