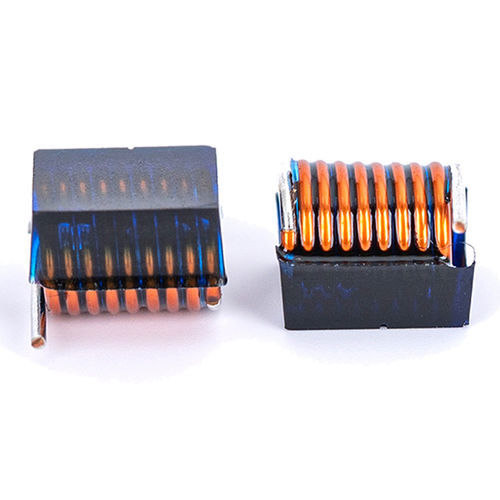

Indutor RF WL610

de fio bobinadode arcom núcleo de ar

Visão geral do produto
Uma bobina indutora de ar SMD é um indutor bobinado para montagem em superfície que utiliza ar como meio magnético em vez de núcleo de ferrite ou ferro. A ausência de núcleo magnético elimina saturação magnética e perdas no núcleo, oferecendo desempenho superior em alta frequência e alto fator Q. Esses componentes compactos em encapsulamento SMT são indicados para projetos RF, comunicações sem fio, casamento de antena e filtragem de sinais em eletrônica de consumo, automotiva, aplicações industriais e dispositivos médicos.

Pontos-chave - Bobina indutora de ar SMD
Indutores de núcleo de ar proporcionam baixa perda em alta frequência, alta frequência de auto‑ressonância, ausência de saturação e melhor linearidade. Estão disponíveis em vários valores de indutância e tamanhos de encapsulamento, podendo ser personalizados para aplicações OEM e montagem SMT automatizada.

Resumo da ficha técnica (itens selecionados)
Descrição: Bobina indutora de ar SMD — fio de cobre esmaltado
Diâmetro do fio: 0,1 mm (opções AWG disponíveis)
Tipo de enrolamento: Enrolamento monocamada redondo ou seccional
Material do núcleo: Ar (não magnético) — condutor de cobre
Comprimento do footprint: 10–15 mm
Encapsulamento: Verniz, epóxi ou revestimento opcional
Montagem: SMT / opções personalizadas

Especificações elétricas (típicas)
Faixa de indutância: 0,1 µH – 100 µH (personalizável)
Precisão da indutância: ±2%, ±5%, ±10%
Resistência DC (DCR): Personalizada conforme projeto
Fator Q: Alto, otimizado por faixa de frequência
Frequência de auto‑ressonância: Alta, dependente da aplicação
Frequência de operação: Faixa kHz a MHz
Corrente nominal: Definida conforme projeto (limitada termicamente)
Resistência de isolamento: ≥100 MΩ

Como funciona
A corrente que percorre as bobinas de cobre gera um campo magnético; como o percurso magnético é o ar, não há perdas por histerese nem saturação magnética associadas a núcleos ferromagnéticos. A reatância indutiva aumenta com a frequência, tornando essas bobinas eficazes como filtros, supressores de ruído e elementos de casamento de impedância em circuitos RF e sistemas sem fio.

Aplicações industriais e típicas
As aplicações típicas incluem:

• Redes de casamento de antena
• Módulos sem fio (Bluetooth, Wi‑Fi, GPS)
• Amplificadores RF, osciladores e filtros
• Transceptores RF e sistemas de antena
• Eletrônica médica que exige indutância estável e baixa distorção
• Telemática automotiva e unidades de navegação
• Sistemas de controle industrial, instrumentos de medição e equipamentos de teste
• Eletrónica de consumo e dispositivos IoT (encapsulamento SMT compacto)

Vantagens

• Ausência de saturação magnética
• Sem perdas de núcleo — baixa perda em alta frequência
• Alto fator Q e melhor linearidade
• Alta frequência de auto‑ressonância
• Baixa distorção de sinal e boa estabilidade térmica
• Compatibilidade com montagem superficial para montagem automatizada

Desvantagens

• Menor indutância por volume em comparação com peças de núcleo de ferrite
• Maior tamanho necessário para alcançar indutância equivalente
• Menor capacidade de armazenamento de energia — não ideal para aplicações de armazenamento de potência
• Mais suscetíveis a EMI externa se o layout da placa não for otimizado
• Podem ser mais caros para requisitos de alta precisão ou alta indutância

Resolução de problemas — Problemas comuns & Remédios

• Deriva de indutância — Causa: deformação mecânica ou variação de temperatura. Remédio: selecionar peças com tolerâncias mais rigorosas e melhor estabilidade térmica.
• Sobreaquecimento — Causa: operação acima da corrente nominal. Remédio: reduzir corrente, escolher enrolamento com DCR mais baixo ou projeto com corrente nominal maior e garantir gestão térmica.
• Mau desempenho do sinal — Causa: Q baixo ou SRF inadequado. Remédio: selecionar indutores de ar com Q mais alto e SRF apropriado.
• Interferência EMI — Causa: layout de PCB inadequado ou proximidade de componentes ruidosos. Remédio: aumentar espaçamento, melhorar aterramento e concepção do PCB.
• Deslocamento de frequência — Causa: capacitâncias parasitas ou problemas de tolerância. Remédio: rever cálculos de ressonância e tolerâncias.
• Defeitos de solda / circuito aberto — Causa: perfil de reflow inadequado ou dano mecânico. Remédio: inspecionar juntas de solda e seguir perfis de reflow SMT recomendados; manusear peças com cuidado.

Especificações técnicas

• Modelo / Série: WL610
• Descrição: Bobina indutora de ar SMD (fio de cobre esmaltado)
• Diâmetro do fio: 0,1 mm (opções AWG disponíveis)
• Enrolamento: Monocamada, redondo ou seccional
• Núcleo: Ar (não magnético)
• Comprimento do footprint: 10–15 mm
• Opções de encapsulamento: Verniz, epóxi ou revestimento (opcional)
• Montagem: SMT / opções personalizadas
• Faixa de indutância: 0,1 µH – 100 µH (personalizável)
• Tolerâncias: ±2%, ±5%, ±10%
• Frequência de operação: kHz a MHz (aplicações RF)
• Fator Q: Alto (otimizado por frequência)
• Frequência de auto‑ressonância: Alta (dependente da aplicação)
• DCR: Personalizado por projeto
• Corrente nominal: Definida por projeto (limite térmico)
• Resistência de isolamento: ≥100 MΩ
