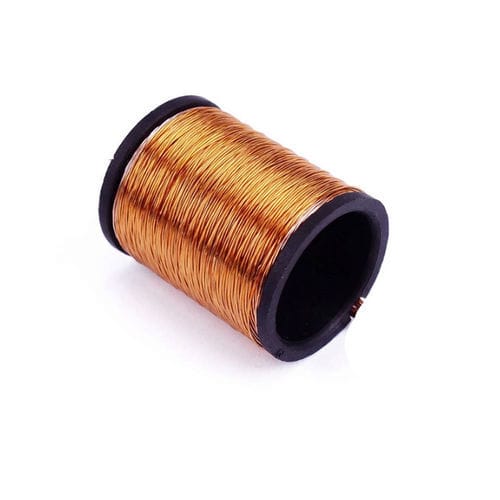

Bobina de isolamento WL1535

CCindustrialpara relés

Visão geral
Bobina suporte projetada para suportar e isolar enrolamentos de cobre em solenóides, transformadores, relés e outros dispositivos eletromagnéticos. Fabricada em plásticos de engenharia, a WL1535 assegura distribuição uniforme do fio, estabilidade mecânica e resistência térmica para aplicações industriais.

Principais características e benefícios

• Isolamento elétrico superior: plásticos técnicos com alta rigidez dielétrica para reduzir risco de curto-circuito entre enrolamentos e núcleo.
• Desempenho de enrolamento consistente: moldagem por injeção de precisão que garante geometria repetível, tensão uniforme do fio e menor vibração.
• Desempenho térmico e resistência a chamas: seleção de materiais para operação em temperaturas elevadas (dependente do material).
• Flexibilidade de projeto: opções personalizadas com terminais, flanges e estruturas de montagem para integração em linhas automatizadas.

Detalhes do produto
As bobinas WL1535 são componentes moldados com precisão destinados a conjuntos eletromagnéticos. Elas posicionam e isolam os enrolamentos de cobre, reduzem tensões mecânicas e protegem componentes internos para aumentar a vida útil e manter o desempenho elétrico.

Ficha técnica
Brand: Weilong Technology
Model Number: WL1535
Tensão nominal: DC 6—48 V
Potência nominal (W): 6—60 W
Vida útil: 100.000 ciclos
Certificação: CE, ROHS, ISO9001
Material (bobina): Cobre
Comprimento do fio (mm): 200
Estilo de instalação: TBD
Tolerância dimensional: +/- 0,1 mm
À prova d'água: Não
Classe de isolamento: F (155°C)
Teste Hi-Pot: AC 600V 50/60Hz 1 s
Resistência DC: 134 Ω
Temperatura de trabalho: -10°C a 100°C (dependente do material)
Ciclo de trabalho: 1–100%
Materiais: Conforme RoHS
Condições de pagamento: TT ou LC à vista
Pedido de amostra: Sim
Garantia: 1 Ano
MOQ: 1000 pcs
Capacidade de fornecimento: 500.000 pcs/semana
Prazo de entrega: 30 Dias
Porto de embarque: Shenzhen

Aplicações

• Solenóides
• Transformadores
• Relés
• Dispositivos eletromagnéticos e automação industrial

Observações

• Serviços OEM e moldagem por injeção personalizados disponíveis para dimensões e recursos sob medida.
• A escolha do material (PA66, PBT, PPS, etc.) afeta o desempenho térmico; variantes para alta temperatura disponíveis mediante solicitação.

Especificações técnicas

• Modelo: WL1535
• Marca: Weilong Technology
• Tensão nominal: DC 6—48 V
• Potência nominal: 6—60 W
• Vida útil: 100.000 ciclos
• Resistência DC: 134 Ω
• Temperatura de trabalho: -10°C a 100°C (limites superiores possíveis dependendo do material)
• Classe de isolamento: F (155°C)
• Tolerância dimensional: +/- 0,1 mm
• MOQ: 1000 pcs
• Capacidade de fornecimento: 500.000 pcs/semana
• Garantia: 1 Ano
