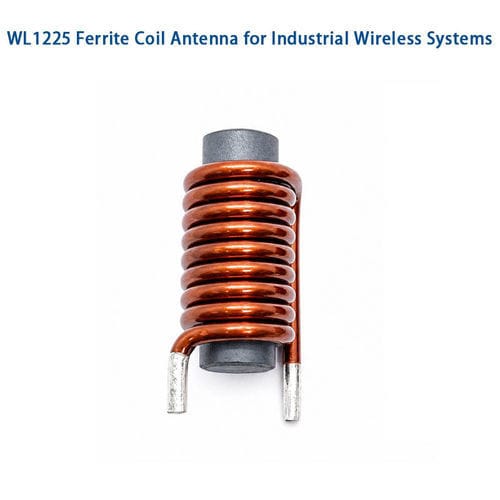

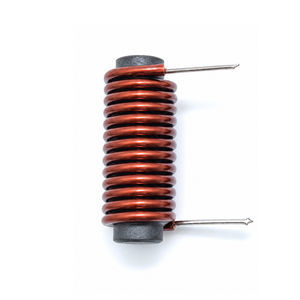

Indutor de ferrite WL1225

com núcleo de ferritamagnéticoRF

Visão geral do produto
Antena de bobina de ferrite com núcleo de ferrite de alta permeabilidade e enrolamento de cobre esmaltado de precisão. Projetada para instalações industriais compactas, oferece alta sensibilidade magnética e integração simplificada em comparação com antenas de fio. Personalizável em indutância, faixa de frequência, tipo de enrolamento e métodos de montagem; adequada para receptores AM, leitores RFID, sensores IoT, módulos de navegação e dispositivos de monitoramento industrial.

Como funciona
A antena concentra o fluxo magnético RF no núcleo de ferrite; o fluxo variável induz tensão no enrolamento de cobre. O núcleo de ferrite aumenta a permeabilidade efetiva, melhorando a sensibilidade para sinais LF–MF em comparação com uma bobina com núcleo de ar de tamanho semelhante. A bobina e o núcleo formam um circuito indutivo que pode ser sintonizado com capacitores para ressonar em frequências alvo. A resposta magnética direcional ajuda a reduzir interferências e auxilia no posicionamento em montagens compactas.

Principais características

• Alta sensibilidade magnética e Q otimizado para a faixa de frequência alvo
• Formato compacto (comprimento típico da área de montagem 25 mm) e baixo peso
• Baixo consumo e desempenho elétrico estável
• Projeto de enrolamento, material de ferrite, indutância e montagem personalizáveis
• Encapsulamento opcional: verniz, epóxi ou revestimento para proteção ambiental
• Adequado para frequências de operação LF–MF (kHz–MHz)

Aplicações

• Receptores de rádio AM e receptores portáteis
• Leitores RFID, controle de acesso e sistemas de identificação
• Dispositivos IoT: medidores inteligentes, sensores ambientais e sensores sem fio de baixa potência
• Eletrônica automotiva: abertura sem chave, TPMS, módulos de navegação
• Automação industrial: sensores sem fio, monitoramento e comunicação de máquina
• Dispositivos eletrônicos compactos para uso profissional e consumidor

Ficha técnica (resumo)
Item — Descrição
Indutor de bobina de ferrite — Fio de cobre esmaltado
Diâmetro do fio — 0,2 mm (opções AWG disponíveis)
Tipo de enrolamento — Enrolamento de camada única redondo ou seccional (personalizável)
Material do núcleo — Haste de ferrite
Comprimento da área de montagem — 25 mm
Encapsulamento — Verniz, epóxi ou revestimento opcional
Montagem — Through-foot ou montagem personalizada

Especificações elétricas (típicas)
Parâmetro — Descrição
Faixa de indutância — 0,1 µH – 100 µH (personalizável)
Tolerâncias — ±2%, ±5%, ±10%
Resistência CC (DCR) — Personalizável conforme bitola do fio e enrolamento
Fator Q — Q elevado, otimizado para a faixa de frequência
Frequência de autoressonância — Dependente da aplicação, tipicamente alta
Frequência de operação — Faixa kHz a MHz
Corrente nominal — Especificada por projeto
Resistência de isolamento — ≥100 MΩ

Vantagens

• Tamanho de instalação muito compacto com alta sensibilidade
• Boa seletividade em frequência e desempenho elétrico estável
• Opções flexíveis de personalização OEM (núcleo, enrolamento, conector, montagem)
• Adequado para integração em dispositivos industriais com espaço limitado

Desvantagens

• Largura de banda mais estreita em comparação com algumas antenas de banda larga
• Desempenho fortemente dependente da qualidade do material de ferrite e do ajuste correto
• Núcleos de ferrite são frágeis e sensíveis a impactos mecânicos
• Sensível a objetos metálicos próximos e ao posicionamento incorreto

Resolução de problemas & Problemas comuns

• Má recepção — verificar orientação, integridade do núcleo, número de voltas do enrolamento e sintonia
• Desajuste de frequência — verificar indutância e capacitores de ajuste
• Ruído elevado — melhorar blindagem e afastar de fontes de interferência
• Sensibilidade reduzida — inspecionar qualidade do enrolamento e seleção do ferrite
• Danos mecânicos — manusear os núcleos de ferrite com cuidado durante montagem e transporte

Observações adicionais
A série WL1225 suporta personalização OEM para indutância, material de ferrite, bitola do fio, estilo de montagem e projeto de conectores para atender aos requisitos industriais. Usos típicos: receptores AM, RFID, IoT, módulos automotivos e sensores industriais.

Especificações técnicas

• Modelo: WL1225
• Núcleo: haste magnética de ferrite
• Comprimento da área de montagem: 25 mm
• Fio: cobre esmaltado, diâmetro típico 0,2 mm (outras opções AWG disponíveis)
• Enrolamento: camada única redonda ou seccional (personalizável)
• Faixa de indutância: 0,1 µH – 100 µH (personalizável)
• Tolerâncias: ±2%, ±5%, ±10%
• Frequência de operação: kHz a MHz (ajustável)
• Resistência de isolamento: ≥100 MΩ
• Encapsulamento: verniz / epóxi / revestimento opcional
• Montagem: through-foot ou montagem personalizada
• Corrente nominal / DCR: especificados por projeto personalizado
