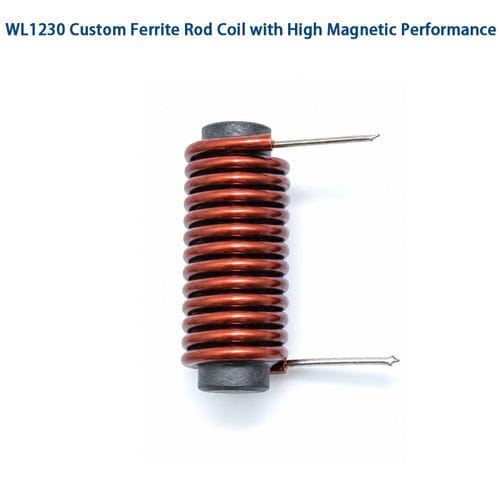

Indutor de ferrite WL1230

com núcleo de ferritade fio bobinadode alta frequência

Visão geral do produto
A bobina de ferrite com núcleo de haste WL1230 é um componente indutivo compacto projetado para recepção, acoplamento eletromagnético e aplicações dependentes de frequência. Combina um núcleo de ferrite em haste com bobinado em cobre esmaltado de precisão para fornecer alta indutância e acoplamento magnético melhorado em áreas limitadas de PCB ou módulos.

Pontos-chave
O desempenho depende do material da ferrite, dimensões do núcleo, número de voltas, diâmetro do fio e ajuste do circuito. O WL1230 pode ser otimizado para bandas de frequência e sensibilidades específicas em sistemas industriais, automotivos e de comunicação. Personalização de material, bobinado, dimensões e parâmetros elétricos está disponível para aplicações OEM.

Características

• Alta permeabilidade magnética para fluxo concentrado e aumento de indutância
• Comprimento de 30 mm compacto adequado a layouts restritos
• Bobinado em cobre esmaltado de precisão para parâmetros elétricos consistentes
• Alto fator Q nas faixas kHz–MHz previstas
• Opções de verniz, epóxi ou revestimento protetor

Aplicações

• Antenas AM e estágios front-end de receptores
• Sistemas RF e sem fio, leitores RFID e unidades de identificação
• Sensores sem fio, nós IoT e medidores inteligentes
• Eletrônica automotiva (entrada sem chave, TPMS, módulos de controle)
• Sistemas de controlo industrial, sensores e equipamentos de medição
• Dispositivos de comunicação e equipamentos eletrónicos médicos (conforme aplicável)

Vantagens
Proporciona maior sensibilidade e acoplamento magnético em comparação com equivalentes de núcleo de ar, reduz perdas eletromagnéticas nas faixas alvo e apresenta fator de forma compacto para módulos modernos.

Desvantagens
Os materiais de ferrite são frágeis e sensíveis a impactos mecânicos; as propriedades magnéticas variam com a temperatura, por isso a seleção do material é crítica em ambientes severos. Bobinagem precisa e controlo de qualidade são necessários e podem aumentar o custo de produção.

Resolução de problemas e questões comuns

• Baixa indutância — verificar o número de voltas, o diâmetro do fio e a integridade do núcleo.
• Recepção fraca — verificar a orientação da bobina, o ajuste do circuito e interferências externas.
• Alta resistência DC — inspecionar qualidade do bobinado e junções de solda.
• Variação com a temperatura — escolher ferrite adequada à faixa de operação.
• Danos mecânicos — inspecionar fissuras e substituir núcleos danificados.
• Variabilidade de produção — aplicar tolerâncias de fabrico rigorosas e testes.

Descrição do item (tabela)
Item | Description
Indutor bobina ferrite | Fio de cobre esmaltado
Diâmetro do fio | ~0,3 mm (opções AWG disponíveis)
Tipo de bobinado | Monocamada redonda ou seccional, precisão
Material do núcleo | Haste de ferrite (MnZn ou NiZn conforme frequência)
Comprimento do footprint | 30 mm (típico; personalizável)
Encapsulamento | Verniz, epóxi ou revestimento protetor (opcional)
Montagem | Through-foot ou opções de montagem personalizadas

Especificações elétricas (típicas)
Parâmetro | Descrição
Faixa de indutância | 0,1 µH – 100 µH (personalizável)
Tolerância de indutância | ±2%, ±5%, ±10%
Resistência DC (DCR) | Conforme projeto (personalizável)
Fator Q | Alto, otimizado para a faixa de frequência selecionada
Frequência de ressonância própria | Dependente da aplicação e do projeto
Frequência de operação | Faixa kHz a MHz
Corrente nominal | Conforme projeto personalizado
Resistência de isolamento | ≥100 MΩ

Notas sobre projeto e seleção
Selecionar a classe de ferrite (MnZn vs NiZn) com base na frequência de operação e requisitos de temperatura. Considerar comprimento/diâmetro do núcleo, indutância alvo, tolerâncias e restrições mecânicas. Recomenda-se teste de protótipos e ajuste de circuito antes da produção em massa.

Características / especificações técnicas

• Modelo: WL1230 (bobina de ferrite com núcleo de haste)
• Material do núcleo: Haste de ferrite (MnZn ou NiZn)
• Fio: Cobre esmaltado (típico)
• Diâmetro do fio: ~0,3 mm (opções AWG disponíveis)
• Bobinado: Monocamada redonda ou seccional, precisão
• Comprimento do footprint: 30 mm (típico; personalizável)
• Opções de encapsulamento: Verniz, epóxi ou revestimento protetor
• Montagem: Through-foot ou montagem personalizada
• Faixa de indutância: 0,1 µH – 100 µH (personalizável)
• Tolerância de indutância: ±2%, ±5%, ±10%
• Frequência de operação: kHz a MHz
• Fator Q: Alto (otimizado por frequência)
• Resistência DC e corrente nominal: Conforme projeto personalizado
• Resistência de isolamento: ≥100 MΩ
