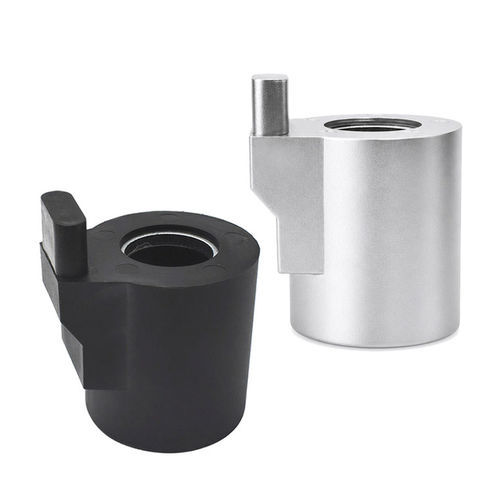

Bobina magnética WL4751

eletromagnéticade isolamentoCA

Visão geral
A bobina de válvula solenóide WL4751 é um atuador eletromagnético que converte energia elétrica em força magnética para acionar o êmbolo da válvula e controlar líquidos e gases. Disponível em versões AC e DC com tensões, potências, classes de isolamento e níveis de proteção personalizáveis. Fabricada com fio de cobre de alta qualidade, enrolamento de precisão e controle de qualidade rigoroso para oferecer força magnética estável, resposta rápida, baixo consumo e longa vida útil.

Como funciona
A bobina consiste em fio de cobre isolado enrolado em torno de um núcleo magnético. Quando energizada, a corrente pelo enrolamento gera um campo magnético que atrai o êmbolo/armadura e desloca o elemento de vedação da válvula para abrir, fechar ou regular o fluxo do fluido. Fatores chave de projeto e desempenho incluem:

• Número de voltas do enrolamento
• Diâmetro e qualidade do fio de cobre
• Tensão de entrada e nível de corrente
• Qualidade do material magnético e projeto do circuito magnético
• Projeto do entreferro
• Temperatura de operação e ciclo de trabalho

Características básicas
Design compacto para ambientes industriais com alta eficiência eletromagnética. Opções para operação em regime contínuo ou intermitente e projetos personalizados para ajustar ao tamanho do tubo da válvula, ambiente de operação e requisitos de desempenho. Atributos típicos: força magnética estável, resposta rápida e durabilidade estendida.

Ficha técnica
Brand: Weilong Technology
Model Number: WL4751
Rated Voltage: DC or AC available
Rated Power (W): Custom
Service Life: 100 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Copper Coil
Lead Wire Length (mm): 200
Install Style: TBD
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: F (155°C)
Hi-Pot Test: AC 600V 50/60Hz 1 s
DC Resistance: 134 Ω
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
RoHS Compliance: Yes
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 500000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Aplicações

• Válvulas pneumáticas e sistemas de controlo pneumático
• Válvulas hidráulicas e equipamentos hidráulicos
• Sistemas de controlo de água e fluidos (bombas, filtração, irrigação)
• Sistemas de controlo de gás
• Equipamentos médicos e de laboratório
• Sistemas automotivos (alimentação, transmissão, travagem, controlo de emissões)
• Automação industrial, robótica e equipamentos OEM

Vantagens

• Resposta rápida e comutação fiável
• Tamanho compacto e controlo elétrico simples
• Baixo consumo de energia quando especificada corretamente
• Personalizável para tensão, tamanho, potência e proteção ambiental

Desvantagens

• Projeto térmico inadequado ou tensão incorreta pode causar sobreaquecimento e reduzir a vida útil
• Fornece principalmente comutação liga/desliga; controlo proporcional preciso requer eletrónica adicional

Resolução de problemas (falhas comuns)

• Bobina não opera: verificar fonte de alimentação, fiação, continuidade da bobina e conexões
• Força magnética fraca: verificar tensão, especificação da bobina, elementos magnéticos e entreferro
• Sobreaquecimento: possíveis causas sobre-tensão, operação contínua além do ciclo, dissipação de calor insuficiente
• Operação lenta da válvula: inspecionar fricção mecânica, contaminação ou força eletromagnética enfraquecida
• Curto-circuitos: podem ser causados por danos de isolamento ou entrada de humidade

Especificações técnicas

• Brand: Weilong Technology
• Model: WL4751
• Voltage: AC or DC (custom available)
• Material: Copper coil with F-class insulation (155°C)
• DC Resistance: 134 Ω
• Lead wire length: 200 mm
• Service life: ~100,000 cycles (typical)
• Hi-Pot: AC 600V 50/60Hz 1 s
• Operating temperature: -10°C to 100°C
• Duty cycle: 1–100%
• Certifications: CE, RoHS, ISO9001
• MOQ: 1000 pcs; Supply ability: 500000 pcs/week
• Warranty: 1 year; Typical delivery: 30 days; Port of loading: Shenzhen
