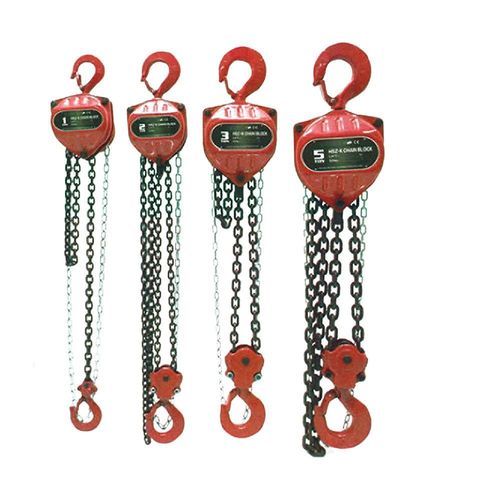

Talha manual de corrente HSZ-K

manualcompacta1

Visão geral A talha manual de corrente HSZ-K está disponível com capacidades de 0,5 t a 20 t, conforme o modelo. Projeto compacto em conformidade com normas internacionais. Equipado com disco de freio, corrente de carga em aço de liga e corrente manual galvanizada. Os ganchos são forjados e têm tratamento térmico para elevada resistência e longa vida útil.

Introdução

• Intervalo de carga: 0,5 t a 20 t
• Design compacto em conformidade com as normas mundiais aplicáveis
• Disco de freio, corrente de carga em aço de liga e corrente manual galvanizada
• Ganchos forjados e tratados termicamente para alta resistência e longa vida útil

Parâmetro MODEL | HSZ-K1/2 | HSZ-K1 | HSZ-K1 1/2 | HSZ-K2 | HSZ-K3 | HSZ-K5 | HSZ-K10
CAPACIDADE(t) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10
Elevação padrão(m) | 2.5 | 2.6 | 2.5 | 3 | 3 | 3 | 3.5
Carga de teste(t) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5
Distância mínima entre ganchos(mm) | 225 | 306 | 368 | 444 | 486 | 616 | 700
Puxada da corrente para elevar carga plena(N) | 221 | 304 | 343 | 314 | 343 | 383 | 392
N.º de quedas da corrente de carga | 1 | 1 | 1 | 2 | 2 | 2 | 4
Diâmetro da corrente de carga(mm) | 6 | 6 | 8 | 6 | 8 | 10 | 10
Peso líquido(kg) | 8.4 | 11 | 13.5 | 21 | 22 | 40 | 77
Peso bruto(kg) | 9.4 | 12 | 14.5 | 22 | 23 | 41.5 | 85
Embalagem(L*W*H)(cm) | 28*21*17 | 30*24*18 | 34*29*20 | 35*25*19 | 38*30*20 | 45*35*24 | 70*45*75

Especificações técnicas

• Série / Modelo: HSZ-K (exemplos: HSZ-K1/2, HSZ-K1, HSZ-K1 1/2, HSZ-K2, HSZ-K3, HSZ-K5, HSZ-K10)
• Intervalo de carga: 0,5 t a 20 t
• Elevação padrão: 2,5 m a 3,5 m dependendo do modelo
• Carga de teste: 0,75 t a 12,5 t dependendo do modelo
• Distância mínima entre ganchos: 225 mm a 700 mm dependendo do modelo
• Puxada da corrente para elevar carga completa: 221 N a 392 N dependendo do modelo
• Número de quedas da corrente: 1, 2 ou 4 dependendo do modelo
• Diâmetro da corrente de carga: 6 mm, 8 mm ou 10 mm dependendo do modelo
• Componentes padrão: disco de freio, corrente de carga em aço de liga, corrente manual galvanizada, ganchos forjados e tratados termicamente
• Peso líquido por modelo: 8.4 kg a 77 kg
• Peso bruto por modelo: 9.4 kg a 85 kg
• Dimensões da embalagem: variam conforme o modelo (ver valores acima)
