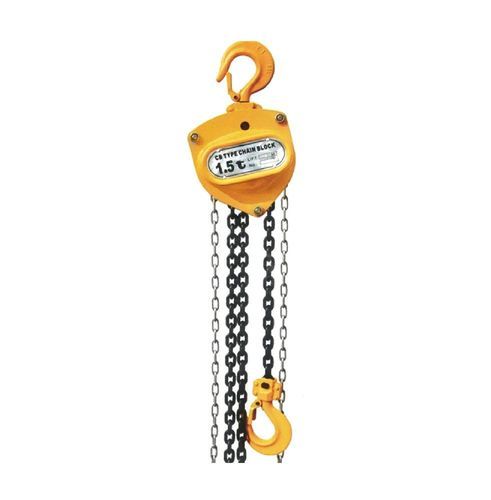

Talha manual de corrente HSC-CB

manualpara uso intensivocompacta

Visão geral do produto
A talha manual de corrente HSC-CB oferece capacidades de levantamento manual de 0,5 t a 20 t, com versões pesadas dedicadas de 30 t e 50 t. A unidade incorpora disco de travão fiável, corrente de carga em aço ligado de alta qualidade, corrente manual galvanizada e ganchos forjados com tratamento térmico para maior vida útil. As séries CB-I (1T–10T) cobrem diversas capacidades, alturas de elevação e configurações para aplicações industriais.

Introdução

• Carga de trabalho: 0,5 t a 20 t; versões pesadas: 30 t e 50 t.
• Projeto compacto e resistente conforme normas internacionais aplicáveis.
• Disco de travão fiável para retenção segura da carga.
• Corrente de carga padrão em aço ligado de alta qualidade; número de ramais varia conforme o modelo.
• Corrente manual galvanizada para resistência à corrosão.
• Ganchos forjados e tratados termicamente para alta resistência e longa vida útil.

Parâmetros
MODELO | CB-I 1T | CB-I 1.5T | CB-I 2T | CB-I 3T | CB-I 5T | CB-I 10T
CAPACIDADE (t) | 1 | 1,5 | 2 | 3 | 5 | 10
Altura de elevação (m) | 2,5 | 2,5 | 2,5 | 3 | 3 | 3
Corrente de carga - N.º de ramais | 1 | 1 | 1 | 1 | 2 | 4
Dimensão da corrente | 6×18 | 7,1×21 | 8×24 | 10×30 | 9×27 | 10×30
Força de tracção (kg) | 250 | 265 | 335 | 372 | 360 | 380
Peso N.W / G.W (kg) | 14,5 / 15 | 16,5 / 17 | 19,5 / 20,1 | 32 / 34 | 41,1 / 43,6 | 75,7 / 79,1
Dimensão (mm) A | 149 | 176 | 176 | 231 | 249 | 463
Dimensão (mm) B | 153 | 173 | 173 | 185 | 185 | 185
Dimensão (mm) C | 29 | 35 | 35 | 39 | 49 | 54
Dimensão (mm) D | 41 | 51 | 51 | 49 | 67 | 75
Hmin (mm) | 352 | 385 | 385 | 445 | 615 | 765
Peso adicional por 1 m de elevação (kg) | 0,8 | 1,1 | 1,4 | 2,2 | 3,8 | 8,8

Normas
Fabricado em conformidade com as normas internacionais relevantes para equipamentos de elevação (p.ex. normas EN/ISO aplicáveis); a conformidade final depende do modelo e da configuração selecionados.

Características / especificações técnicas

• Amplitude de carga de 0,5 t a 20 t; opções pesadas a 30 t e 50 t.
• Design compacto e robusto, adequado para aplicações industriais.
• Disco de travão fiável para controlo seguro da carga.
• Corrente de carga em aço ligado de alta qualidade; configurações com 1, 2 ou 4 ramais conforme o modelo.
• Corrente manual galvanizada para maior resistência à corrosão.
• Ganchos forjados com tratamento térmico profissional para alta resistência e longa vida útil.
• Série disponível: HSC-CB Hand Chain Hoist — CB-I 1T, CB-I 1.5T, CB-I 2T, CB-I 3T, CB-I 5T, CB-I 10T.
• Parâmetros chave por modelo resumidos acima: capacidade, altura de elevação, corrente de carga, dimensão da corrente, força de tracção, peso líquido/bruto, dimensões (A, B, C, D, Hmin) e peso adicional por metro de elevação.
