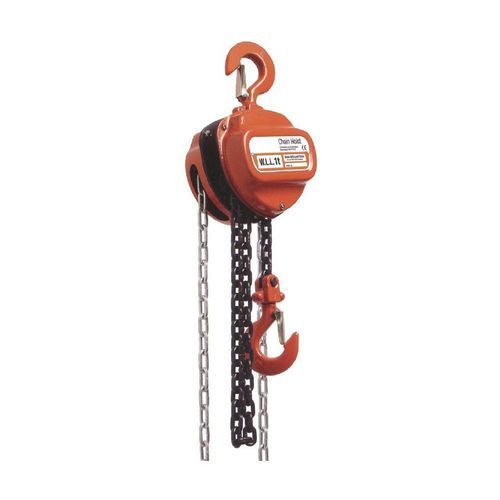

Talha manual de corrente HSZ-C series

manualpara uso intensivo1

Visão geral do produto
O talha manual de corrente HSZ-C é um equipamento de elevação manual projetado para uso industrial. Permite aos operadores levantar cargas pesadas com esforço limitado. A talha é equipada com cadeia de carga em aço de liga de alta qualidade e um recipiente de corrente galvanizado padrão. Os ganchos são forjados por queda e tratados termicamente para oferecer alta resistência e longa vida útil. As capacidades disponíveis vão de 0,5 t a 10 t (padrão), com variantes de trabalho pesado até 30 t e 50 t. Limitadores de carga adicionais estão disponíveis como opcional.

Introdução

• Limitadores de carga adicionais opcionais.
• Permite levantar grandes cargas com pequena força aplicada.
• Cadeia de carga em aço de liga de alta qualidade e recipiente de corrente galvanizado padrão.
• Ganchos forjados e tratados termicamente para alta resistência e longa vida útil.
• Faixa de capacidade: 0,5 t a 10 t (tabela); talhas heavy-duty disponíveis em 30 t e 50 t.

Parâmetro
MODEL, HSZ-C1/2, HSZ-CL1, HSZ-C1 1/2, HSZ-C2, HSZ-C3, HSZ-C5, HSZ-C10
CAPACITY(t), 0.5, 1, 1.5, 2, 3, 5, 10
Standard lift(m), 2.5, 2.5, 2.5, 3, 3, 3, 3.5
Test load(t), 0.75, 1.5, 2.25, 3, 4.5, 7.5, 15
Min.distance between hooks(mm), 285, 315, 340, 380, 475, 600, 700
Chainpull to lift full load(n), 25, 33, 34, 34, 35, 39, 41
No. of load chain (mm), 1, 1, 1, 2, 2, 2, 4
Diameter of load chain(mm), 6, 6, 8, 8, 8, 10, 10
Net weight(kg), 8, 10, 11, 14, 22, 36, 68
Gross weight(kg), 9.4, 11.5, 12, 17, 26, 43, 82
Packing(L*W*H)(cm), 28*21*17, 30*24*18, 34*29*20, 35*25*19, 38*30*20, 45*35*24, 70*46*75

Normas
Não foram fornecidas normas específicas.

Características / especificações técnicas

• Modelo / Série: HSZ-C
• Faixa de capacidade: 0,5 t a 10 t (tabela); talhas heavy-duty disponíveis em 30 t e 50 t
• Levantamento padrão: 2,5 m–3,5 m dependendo do modelo
• Carga de teste: 0,75 t–15 t dependendo do modelo
• Distância mínima entre ganchos: 285 mm–700 mm dependendo do modelo
• Força na corrente para levantar carga total: 25–41 N dependendo do modelo
• Número de correntes de carga: 1–4 dependendo do modelo
• Diâmetro da corrente de carga: 6 mm–10 mm dependendo do modelo
• Peso líquido: 8 kg–68 kg dependendo do modelo
• Peso bruto: 9,4 kg–82 kg dependendo do modelo
• Dimensões de embalagem variam conforme o modelo (exemplos na tabela)
• Materiais / tratamentos: corrente de carga em aço de liga de alta qualidade, recipiente de corrente galvanizado padrão; ganchos forjados e tratados termicamente para alta resistência e longa vida útil
• Acessórios opcionais: limitadores de carga adicionais
