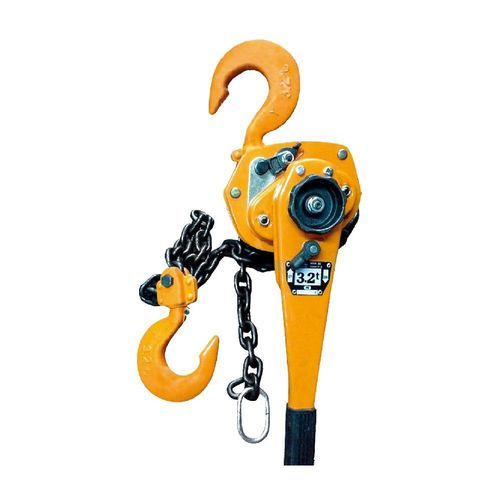

Talha manual de corrente HSH-VL

de alavancacom comando por alavancacom controle manual

Visão geral do produto
A talha de alavanca com corrente HSH-VL é uma talha manual projetada para elevação vertical controlada e posicionamento preciso de cargas em ambientes industriais. Apresenta corrente e ganchos em liga de alta resistência, manípulo rotativo de 360° para operação em espaços confinados, travão automático duplo Weston para retenção segura da carga e revestimento em pó para maior durabilidade superficial. Estão disponíveis várias capacidades para diferentes tarefas de elevação.

Principais características

• Construção compacta com baixa altura de montagem para espaços reduzidos
• Corrente e ganchos em liga de alta resistência
• Manípulo rotativo 360° para operação em áreas estreitas
• Travão automático duplo Weston para retenção fiável da carga
• Corpo com pintura eletrostática para resistência ao desgaste
• Pega com revestimento de borracha antideslizante
• Capacidades disponíveis: 0,5 t, 0,75 t, 1,5 t, 3 t, 6 t, 9 t

Especificações

• Modelo VL-0.5T — Capacidade: 0,5 t; Elevação padrão: 1,5 m; Carga de ensaio: 0,75 t; N.º de ramais da corrente: 1; Diâmetro da corrente: 5 mm; Dimensões (A×B×C): 102 × 80 × 95 mm; Peso líquido: 3,5 kg; Embalagem: 37×14×17 cm
• Modelo VL-0.75T — Capacidade: 0,75 t; Elevação padrão: 1,5 m; Carga de ensaio: 1,125 t; N.º de ramais: 1; Diâmetro da corrente: 6,3 mm; Dimensões (A×B×C): 155 × 88 × 135 mm; Peso líquido: 6,6 kg; Embalagem: 37×14×17 cm
• Modelo VL-1.5T — Capacidade: 1,5 t; Elevação padrão: 1,5 m; Carga de ensaio: 2,25 t; N.º de ramais: 1; Diâmetro da corrente: 7,1 mm; Dimensões (A×B×C): 170 × 110 × 162 mm; Peso líquido: 11 kg; Embalagem: 52×14×18 cm
• Modelo VL-3T — Capacidade: 3 t; Elevação padrão: 1,5 m; Carga de ensaio: 4,5 t; N.º de ramais: 1; Diâmetro da corrente: 9 mm; Dimensões (A×B×C): 198 × 120 × 211 mm; Peso líquido: 17 kg; Embalagem: 55×16×21 cm
• Modelo VL-6T — Capacidade: 6 t; Elevação padrão: 1,5 m; Carga de ensaio: 9 t; N.º de ramais: 2; Diâmetro da corrente: 9 mm; Dimensões (A×B×C): 198 × 120 × 254 mm; Peso líquido: 27,5 kg; Embalagem: 55×16×21 cm
• Modelo VL-9T — Capacidade: 9 t; Elevação padrão: 1,5 m; Carga de ensaio: 13,5 t; N.º de ramais: 3; Diâmetro da corrente: 9 mm; Dimensões (A×B×C): 198 × 120 × 319 mm; Peso líquido: 47 kg; Embalagem: 55×16×21 cm

Operação
A talha de alavanca opera através de um mecanismo interno de catraca e engrenagens acionado pelo movimento da alavanca para cima e para baixo. A direção do conjunto de engrenagens é selecionada para elevar ou baixar a carga. O gancho final fixa a carga para suporte estável. Podem ser fornecidas opções de personalização conforme os requisitos da aplicação.

Detalhes técnicos

• Série / Modelo: HSH-VL
• Acabamento do corpo: Revestimento em pó para resistência ao desgaste
• Corrente & ganchos: Liga de alta resistência
• Travão: Travão automático duplo Weston
• Manípulo: Manípulo rotativo 360° com pega em borracha antideslizante
• Elevação padrão: 1,5 m (todos os modelos listados)
• Diâmetros de corrente: 5 mm a 9 mm conforme o modelo
• Faixa de peso líquido: 3,5 kg a 47 kg conforme o modelo
