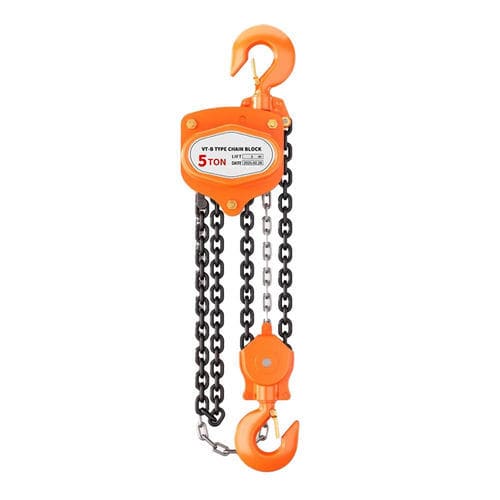

Talha de corrente de acionamento mecânico TOPONE-D series

manualde carrinho1

Nome do produto
A talha manual de corrente é um equipamento de elevação mecânico para aplicações industriais, de construção e armazém. Projetada para elevação e descida de cargas de forma fiável quando não há energia elétrica, abrange capacidades de 0,5 a 30 toneladas na série TOPONE‑D e opções de elevação padrão de 3 m ou 6 m.

Introdução

• Carcaça de engrenagem reforçada que protege componentes internos contra impactos externos.
• Conjunto de rolamento geral que melhora desempenho e vida útil.
• Placas de aço estrutural de baixa liga para maior segurança e durabilidade.
• Corrente de carga Grade 80 de alta resistência com alto fator de segurança e longa vida útil.
• Design de gancho aberto impede a entrada de corpos estranhos e evita bloqueio de corrente/polia.
• Rotação suave, operação eficiente e menor esforço manual.

Parâmetros
TYPE | TOPONE-D1/2 | TOPONE-D1 | TOPONE-D2 | TOPONE-D3 | TOPONE-D5 | TOPONE-D10 | TOPONE-D15 | TOPONE-D20 | TOPONE-D30
Capacidade (T) | 0.5 | 1 | 2 | 3 | 5 | 10 | 15 | 20 | 30
Elevação padrão (M) | 3/6 | 3 | 3 | 3 | 3 | 3 | 6 | 6 | 6
Carga de ensaio (T) | 0.75 | 1.5 | 3 | 4.5 | 7.5 | 15 | 22.5 | 30 | 45
Esforço necessário para elevar a carga nominal (N) | 240 | 250 | 335 | 343 | 380 | 380 | 385 | 400x2 | 400x2
Quedas de corrente de carga | 1 | 1 | 1 | 2 | 2 | 4 | 8 | 8 | 8
Diâmetro da corrente de carga (mm) | 5x15 | 6x18 | 8x24 | 7x21 | 10x30 | 10x30 | 10x30 | 10x30 | 10x30
Dimensões (mm) - a | 148 | 172 | 210 | 230 | 280 | 385 | 405 | 640 | 705
Dimensões (mm) - b | 132 | 151 | 175 | 177 | 189 | 189 | 242 | 200 | 454
Dimensões (mm) - c | 23 | 26 | 34 | 39 | 41 | 50 | 80 | 80 | 80
Dimensões (mm) - d | 35 | 40 | 50 | 55 | 65 | 85 | 110 | 110 | 110
h min (mm) | 345 | 376 | 470 | 565 | 630 | 780 | 920 | 980 | 1280
Peso líquido (Kg) | 9.3/14 | 12.2 | 19.5 | 27 | 41 | 78 | 160 | 217 | 433
Peso extra por metro de elevação adicional (Kg) | 1.4 | 1.6 | 2.2 | 3 | 5.2 | 9.5 | 14.2 | 19 | 27.7

Características / Especificações técnicas

• Marca: TOPONE
• Série de modelos: TOPONE‑D series
• Intervalo de capacidade: 0.5 T a 30 T dependendo da variante
• Opções de elevação padrão: tipicamente 3 m (alguns modelos 6 m ou 3/6 m)
• Carga de ensaio: de 0.75 T até 45 T dependendo do modelo
• Esforço necessário para elevar a carga nominal: valores listados por modelo (alguns modelos pesados mostram valores duplos como 400x2)
• Quedas de corrente: 1 a 8 dependendo da capacidade
• Corrente de carga: Grade 80 de alta resistência (diâmetros por modelo: ex. 5x15 mm até 10x30 mm)
• Materiais de construção: placas de aço estrutural de baixa liga, conjunto de rolamento geral, carcaça de engrenagem reforçada
• Dimensões chave (a, b, c, d, h min) e pesos líquidos fornecidos por variante
• Peso extra por metro de elevação adicional especificado por modelo (Kg/m)
