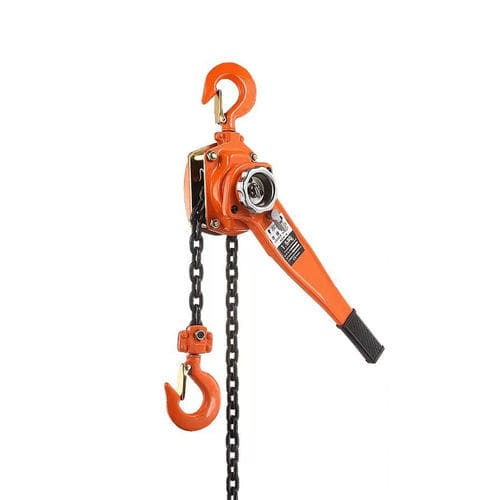

Talha manual de corrente TOPONE-D series

de alavancacom controle manualmanual

Visão geral
Uma talha manual de alavanca com corrente, também chamada de come-along, permite puxar, arrastar, posicionar ou levantar cargas com uma mão. O projeto é semelhante ao dos talhas de corrente operadas manualmente. Embora algumas talhas de alavanca sejam classificadas para elevação suspensa, nem todos os come-alongs são adequados para esse uso. Verifique se o título do produto inclui o termo Hoist ou especifica a capacidade de elevação antes de usar para elevação suspensa. As talhas manuais de alavanca destinam-se a aplicações comerciais e industriais em espaços apertados e com baixa altura livre.

Introdução
Os blocos de alavanca são projetados para levantar cargas dentro da sua capacidade nominal e não devem ser usados além desse limite. São equipamentos comuns em oficinas, garagens e canteiros de obras. Os blocos de alavanca estão disponíveis em configurações de queda simples e múltipla da corrente; escolha a configuração conforme o peso a ser levantado.

Parâmetros
TIPO: TOPONE-D1/2 | TOPONE-D1 | TOPONE-D2 | TOPONE-D3 | TOPONE-D5
Capacidade (T): 0,8 | 1,6 | 3,2 | 6,3 | 9
Elevação padrão (m): 1,5 (todos os modelos)
Carga de teste (T): 0,96 | 1,92 | 3,84 | 7,56 | 10,8
Esforço necessário para levantar a carga nominal (N): 250 | 373 | 390 | 398 | 400
Quedas da corrente de carga: 1 | 1 | 1 | 2 | 3
Diâmetro da corrente de carga (mm): 6x18 | 7x21 | 10x30
Dimensões principais (mm) - A x B x C x φ x D x H x L: ver bloco Parâmetros acima
Peso líquido (kg): 7,9 | 10,9 | 14,4 | 35 | 50
Peso extra por metro de elevação extra (kg): 0,8 | 1,1 | 2,2 | 4,4 | 6,6

Normas
As talhas de alavanca funcionam com uma alavanca conectada a um mecanismo interno de catraca e engrenagens. Acionar a alavanca movimenta as catracas e um seletor de direção permite subir ou descer a carga. O gancho de carga fixa a carga. As unidades podem ser personalizadas conforme os requisitos do cliente.

Especificações técnicas

• Tipo de produto / série: talhas de bloco de corrente TOPONE (modelos: TOPONE-D1/2, TOPONE-D1, TOPONE-D2, TOPONE-D3, TOPONE-D5)
• Faixa de capacidade: 0,8 T a 9 T dependendo do modelo
• Elevação padrão: 1,5 m (todos os modelos)
• Carga de teste: 0,96 T, 1,92 T, 3,84 T, 7,56 T, 10,8 T (por modelo)
• Esforço necessário para levantar a carga nominal: 250 N, 373 N, 390 N, 398 N, 400 N (por modelo)
• Quedas da corrente: 1, 1, 1, 2, 3 (por modelo)
• Opções de diâmetro da corrente: 6x18 mm, 7x21 mm, 10x30 mm
• Dimensões principais (A x B x C x φ x D x H x L) por modelo: ver bloco Parâmetros acima
• Peso líquido por modelo: 7,9 kg, 10,9 kg, 14,4 kg, 35 kg, 50 kg
• Peso extra por metro de elevação adicional: 0,8 kg/m, 1,1 kg/m, 2,2 kg/m, 4,4 kg/m, 6,6 kg/m
• Projetado para uso comercial e industrial em espaços apertados e com baixa altura livre
