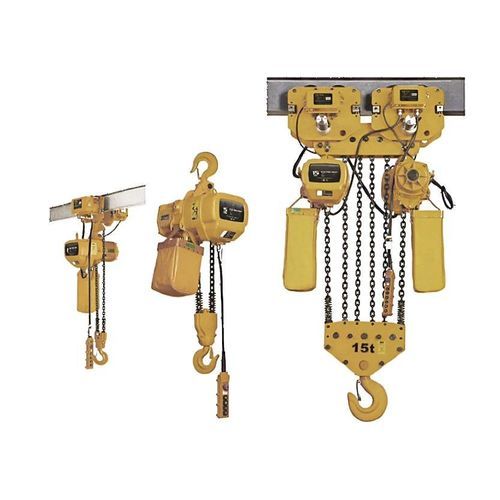

Talha elétrica de corrente HHBB series

com carro trolleyde baixa altura livredupla

Visão geral
A série HHBB de guinchos elétricos de corrente apresenta um design compacto de baixa altura que reduz a distância entre o corpo do guincho e a viga. Esta configuração melhora a eficiência de elevação vertical e é adequada para instalações com pé-direito baixo, plantas temporárias e locais onde o espaço de elevação deve ser maximizado.

Características principais

• Construção de baixa altura para reduzir a aproximação do gancho.
• Configurações com 1 ou 2 ramais cobrindo capacidades de 0,5 t a 5 t.
• Elevação padrão de 3 m; elevações personalizadas disponíveis mediante solicitação.
• Diversos diâmetros de corrente e opções de potência de motor para atender às necessidades da aplicação.
• Projetado para instalação simples em trilhos e acesso facilitado à manutenção.

Parâmetros técnicos

• Faixa de modelos: HHBB-0.5A | HHBB-1.0A | HHBB-2.0A | HHBB-1.0B | HHBB-2.0B | HHBB-3.0B | HHBB-5.0B
• Capacidade (t): 0,5 | 1,0 | 2,0 | 1,0 | 2,0 | 3,0 | 5,0
• Elevação padrão (m): 3 para todos os modelos padrão
• Carga de ensaio (t): 6,25 | 12,5 | 25 | 12,5 | 25 | 37,5 | 62,5
• Potência do motor (kW): 1,1 | 1,5 | 1,5 | 1,5 | 1,5 | 3,0 | 3,0
• N.º de ramais de corrente: 1 | 1 | 1 | 1 | 2 | 2 | 2
• Diâmetro da corrente (mm): 6,3 | 7,1 | 10 | 6,3 | 7,1 | 10 | 11,2
• Velocidade de elevação (m/min): 7,8 | 6,8 | 6,8 | 3,9 | 3,4 | 5,8 | 2,8
• Peso líquido (kg): 42 | 59 | 110 | 47 | 69 | 123 | 133
• Peso morto por metro (kg/m): 0,5 | 1,1 | 2,2 | 1,0 | 2,2 | 4,4 | 5,8

Modelos e configurações

• Modelos A e B fornecem variantes de montagem e diferenças de motor/velocidade; verificar o código do modelo para detalhes.
• Modelos de um ramal oferecem maior velocidade; modelos de dois ramais aumentam a capacidade nominal com velocidade reduzida.
• Elevação padrão 3 m; elevações e carros personalizados disponíveis conforme o projeto.

Aplicações

• Oficinas, linhas de produção leve/média e plantas modulares/temporárias.
• Obras e áreas de manutenção com pé-direito limitado.
• Instalações que requerem faixas de capacidade flexíveis (0,5–5 t) com baixo espaço de instalação.

Normas e certificações
Não especificado na página de origem — verificar normas regionais aplicáveis e solicitar certificados do fabricante antes da compra.

Instalação e manutenção

• Instalar em vigas compatíveis, considerando pé-direito e compatibilidade do carro.
• Seguir procedimentos do fabricante para inspeção, lubrificação da corrente e manutenção do motor em intervalos definidos.
• Realizar testes de carga e verificações de segurança após instalação e após modificações significativas no sistema de elevação.
