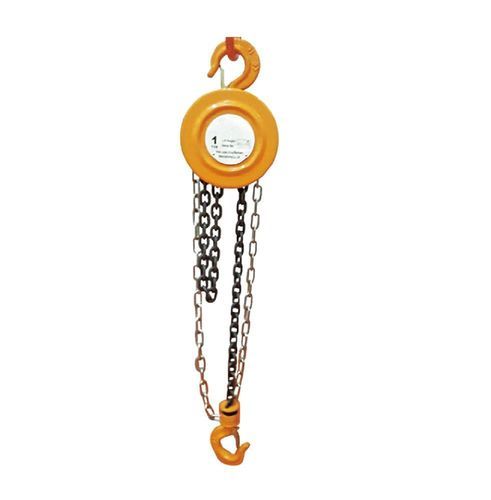

Talha manual de corrente HSZ series

manualpara uso intensivo1

Descrição do produto
O talha manual de corrente HSZ possui uma caixa em forma de cabaça inspirada no design chinês e permite elevar cargas pesadas com esforço reduzido do operador. Está equipado com corrente de carga em aço ligado e componentes galvanizados padrão. O gancho de elevação é forjado e tratado termicamente para maior vida útil. Faixa de capacidade: 0,5 t a 20 t, com opções de 30 t e 50 t para equipamentos pesados. Os modelos HAZ-1/2 a HAZ-10 estão disponíveis com capacidades, elevações padrão e especificações variadas conforme a aplicação.

Introdução

• Caixa em formato de cabaça estilo chinês
• Baixo esforço do operador para levantar grandes pesos
• Corrente de carga em aço ligado e acabamento galvanizado padrão
• Gancho forjado e tratado termicamente para maior durabilidade
• Faixa de capacidade de 0,5 t a 20 t; 30 t e 50 t disponíveis para máquinas pesadas

Parâmetro
MODEL | HAZ-1/2 | HAZ-1 | HAZ-1 1/2 | HAZ-2 | HAZ-3 | HAZ-5 | HAZ-10
CAPACITY(t) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10
Standard lift(m) | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3.5
Test load(t) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5
Min.distance between hooks(mm) | 240 | 275 | 340 | 380 | 475 | 600 | 700
Chainpull to lift full load(n) | 25 | 33 | 34 | 34 | 35 | 39 | 41
No. of load chain fall lines(mm) | 1 | 1 | 1 | 2 | 2 | 2 | 4
Diameter of load chain(mm) | 6 | 6 | 8 | 6 | 8 | 10 | 10
Net weight(kg) | 8.4 | 11 | 13.5 | 21 | 22 | 40 | 77
Gross weight(kg) | 9.4 | 12 | 14.5 | 22 | 23 | 41.5 | 85
Packing(L*W*H)(cm) | 28*21*17 | 30*24*18 | 34*29*20 | 35*25*19 | 38*30*20 | 45*35*24 | 62*50*28

Características / Especificações técnicas

• Séries de modelos: HAZ-1/2, HAZ-1, HAZ-1 1/2, HAZ-2, HAZ-3, HAZ-5, HAZ-10
• Faixa de capacidade: 0,5 t a 10 t na tabela (também disponível até 20 t; 30 t e 50 t para máquinas pesadas)
• Elevação padrão: 2,5 m–3,5 m dependendo do modelo
• Material da corrente de carga: aço ligado
• Acabamento: galvanizado padrão
• Gancho: forjado e tratado termicamente para longa vida útil
• Diâmetro da corrente: 6 mm, 8 mm ou 10 mm dependendo do modelo
• Peso líquido exemplos: 8.4 kg a 77 kg dependendo do modelo
• Dimensões de embalagem fornecidas por modelo (L*W*H em cm)
