Talha elétrica de corrente

univigacompactaacionada por motor

Visão geral

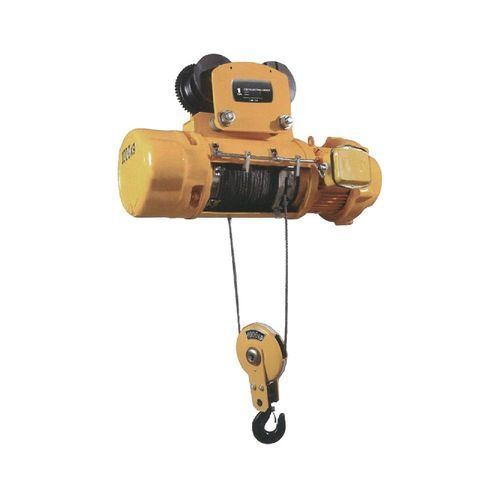

O guincho elétrico de cabo MD1 Electric Hoist é uma unidade compacta projetada para pontes rolantes de viga única, armazéns e aplicações em pontes. Oferece içamento em dupla velocidade para posicionamento preciso da carga, redutor helicoidal em três estágios para transmissão suave e motor de rotor cônico com alto torque de partida. Componentes e dispositivos de segurança são dimensionados para confiabilidade industrial e manutenção facilitada.

Introdução

• Operação de dupla velocidade (normal / baixa) permite carregamento/descarregamento controlado em baixa velocidade.
• Aplicações: pontes rolantes de viga única, armazéns e pontes.
• Transmissão: redutor helicoidal de eixo fixo em três estágios; engrenagens e eixos em aço ligas tratados termicamente.
• Carcaça: caixa e tampa em ferro fundido de alta qualidade, montagem compacta e boa vedação.
• Segurança elétrica: corte de emergência do circuito principal e limitadores de curso cima/baixo (limitador de corte por incêndio).
• Cabo: GB1102-74 (6 x 37 + 1) cabo de aço para içamento, garantindo durabilidade.
• Motor: motor assíncrono com rotor cônico, alto torque de içamento sem freio adicional; taxa de serviço 25%; isolamento classe B ou F; grau de proteção IP44/IP54.
• Controle: interruptor de botões manual; disponível em operação por cabo ou controlo remoto sem fio portátil.

Parâmetros
Capacidade (Ton): 0,5, 1, 2, 3, 5, 10, 16
Altura de içamento (m): 3-9, 6-12, 6-18, 6-18, 6-18, 6-18, 6-18
Velocidade de içamento (m/min): 8/0,8 (todas as capacidades)
Velocidade de deslocamento (m/min): 20/30
Diâmetro do cabo (mm): 4,8, 7,4, 11, 13, 15,5, 15,5, 15,5
Viga I (GB706-88): 16-28b, 16-28b, 20a-32c, 20a-32c, 25a-45c, 32b-63c, 32b-63c
Potência motor de elevação (kW): 0,8, 1,5, 3, 4,5, 7,5, 13, 13
Potência motor de deslocamento (kW): 0,2, 0,2, 0,4, 0,4, 0,8, 0,8*2, 0,8*2
Tensão: 220V / 380V / 440V, 50Hz / 60Hz, 3PH
Dupla viga: personalizável

Especificações técnicas

• Modelo: MD1 Electric Hoist
• Aplicação: pontes rolantes de viga única, armazéns, pontes
• Transmissão: redutor helicoidal de três estágios, engrenagens e eixos em aço liga tratado termicamente
• Carcaça: caixa e tampa em ferro fundido, montagem vedada
• Cabo: GB1102-74 (6 x 37 + 1)
• Motor: motor assíncrono com rotor cônico, alto torque, sem freio adicional, 25% taxa de serviço
• Isolamento: classe B ou F
• Proteção: IP44 / IP54
• Controle: interruptor de botões manual; operação por cabo ou controlo remoto sem fio disponível
• Segurança: corte de emergência do circuito principal; limitadores de curso cima/baixo
• Velocidades: içamento em dupla velocidade (ex. 8 / 0,8 m/min); deslocamento 20 / 30 m/min
• Opções de tensão: 220V / 380V / 440V, 50Hz / 60Hz, 3 fases
