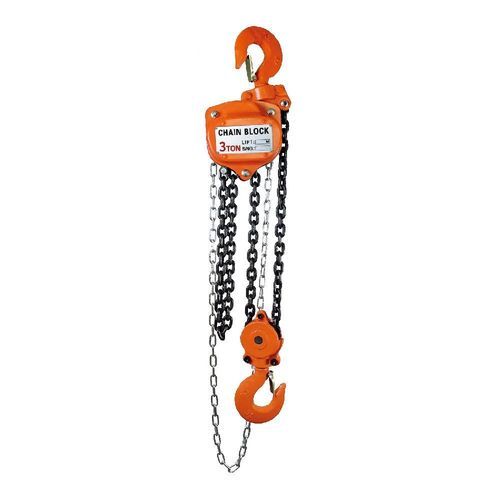

Talha manual de corrente HS-VL series

manualpara uso intensivocompacta

Descrição do produto
A talha de corrente manual HS-VL, projetada com engenharia japonesa, eleva cargas de 0,5T a 50T com esforço reduzido do operador. Possui sistema de travagem automático com duplo trinco e correntes de carga em aço de liga com tiras de corrente manual galvanizadas para maior resistência ao desgaste. Os ganchos são forjados e tratados termicamente para maior resistência. Estão disponíveis limitadores de carga opcionais para controlo preciso da carga. A gama inclui modelos compactos de 0,5T até versões pesadas de 50T, com elevações padrão tipicamente de 2,5 m ou 3 m conforme o modelo.

Introdução

• Engenharia japonesa
• Limitadores de carga opcionais disponíveis
• Baixo esforço operacional para levantar cargas elevadas
• Corrente de carga em aço de liga e tira de corrente manual galvanizada
• Ganchos forjados e tratados termicamente para longa vida útil
• Intervalo de carga de trabalho: 0,5 Ton a 50 Ton (modelos listados)

Parâmetro
MODEL: HS-V0.5T | HA-VL1T | HS-V1.5T | HA-VL2T | HS-VL3T | HA-VL5T | HA-VL10T | HA-VL20T | HA-VL30T | HA-VL50T
CAPACITY (t): 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | 30 | 50
Standard lift (m): 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | 3
Running test load chain (t): 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 15 | 30 | 45 | 75
No of falls of load chain: 1 | 1 | 1 | 1 | 2 | 2 | 4 | 8 | 12 | 20
Load chain diameter (mm): 5 | 6.3 | 7.1 | 8 | 7.1 | 9 | 9 | 9 | 9 | 9
Dimension A (mm): 129 | 149.5 | 157.5 | 161.5 | 151.5 | 163 | 207 | 215 | 350 | 406
Dimension B (mm): 13 | 154 | 164.5 | 187 | 164.5 | 211 | 398 | 350 | 680 | 962
Dimension C (mm): 270 | 317 | 399 | 414 | 465 | 636 | 798 | 890 | 1380 | 2578
Net weight (kg): 8.4 | 12 | 16.2 | 20 | 24 | 41 | 79 | 193 | 220 | 1092
Packing (L*W*H) (cm): 22*16*15 | 25*19*16 | 33*24*16 | 33*24*19 | 34.5*24*16 | 40*30*19 | 48*42*18.5 | 78*68*20 | 85*67*30 | 110*100*130

Características / Especificações técnicas

• Série: HS-VL Talha de corrente manual (modelos listados acima)
• Intervalo de capacidade: 0,5 Ton a 50 Ton
• Elevação padrão: tipicamente 2,5 m ou 3 m dependendo do modelo
• Valores de prova da corrente: de 0,75 t até 75 t
• Número de ramais da corrente: 1 a 20 (dependendo do modelo)
• Diâmetro da corrente: 5 mm a 9 mm dependendo do modelo
• Sistema de travagem automático com duplo trinco para retenção segura e fiável
• Corrente de carga em aço de liga e tira de corrente manual galvanizada para resistência ao desgaste
• Ganchos forjados e tratados termicamente para elevada resistência e longa vida útil
• Limitadores de carga opcionais para maior segurança e controlo preciso da carga
• Peso líquido e dimensões de embalagem variam conforme o modelo (ver seção Parâmetro acima)
