Garra de elevação para chapa THK series

para placaspara placas de açohorizontal

Introdução

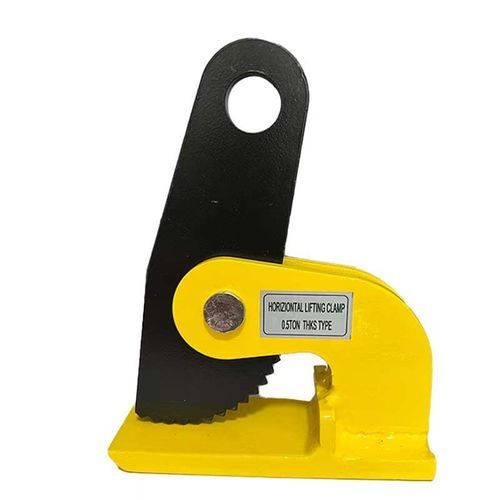

O grampo para chapa horizontal THK/THKS, projetado pela TOPONE, destina-se ao içamento de chapas de aço finas ou flexíveis que podem ceder durante o manuseio. O pivot de mordente invertido e a estrutura compacta em aço forjado garantem fixação segura e desempenho estável no içamento horizontal. Os modelos THK apresentam abertura de mordente ampliada para maior versatilidade. Os grampos devem ser usados em pares ou múltiplos para manter o equilíbrio e a segurança em operações industriais de içamento.

Parâmetros
Modelo | WLL (toneladas) | Abertura da mandíbula (mm) | Peso (kg)
THKS0.5 — 0,5 t — Abertura: 0-35 mm — Peso: 2,4 kg
THKS1 — 1,0 t — Abertura: 0-60 mm — Peso: 6 kg
THKS1.5 — 1,5 t — Abertura: 0-60 mm — Peso: 6,5 kg
THKS2 — 2,0 t — Abertura: 0-60 mm — Peso: 7,5 kg
THKS3 — 3,0 t — Abertura: 0-60 mm — Peso: 10 kg
THKS4 — 4,0 t — Abertura: 0-60 mm — Peso: 11,5 kg
THKS5 — 5,0 t — Abertura: 0-60 mm — Peso: 15,5 kg
THKS10 — 10,0 t — Abertura: 0-60 mm — Peso: 23 kg
THK1 — 1,0 t — Abertura: 0-100 mm — Peso: 7 kg
THK1.5 — 1,5 t — Abertura: 0-100 mm — Peso: 7,5 kg
THK2 — 2,0 t — Abertura: 0-100 mm — Peso: 9,5 kg
THK3 — 3,0 t — Abertura: 0-100 mm — Peso: 12 kg
THK4 — 4,0 t — Abertura: 0-100 mm — Peso: 14,5 kg
THK5 — 5,0 t — Abertura: 0-100 mm — Peso: 20 kg
THK10 — 10,0 t — Abertura: 0-100 mm — Peso: 28 kg

Normas
Certificados de conformidade e normas aplicáveis disponíveis mediante solicitação; contacte o fornecedor para a documentação.

Características / Especificações técnicas

• Working Load Limit (WLL): 0,5 – 10 toneladas dependendo do modelo.
• Aplicação principal: içamento horizontal de chapas e placas finas de aço.
• Características de projeto: pivot de mordente invertido para fixação segura em chapas finas/flexíveis; modelos THK com abertura de mordente ampliada.
• Intervalos de abertura da mandíbula: série THKS tipicamente 0–60 mm (THKS0.5: 0–35 mm); série THK 0–100 mm.
• Construção: corpo em aço forjado adequado para uso industrial; design compacto e leve em relação à capacidade.
• Operação: deve ser sempre usado em pares ou múltiplos para garantir segurança e equilíbrio.
• Modelos disponíveis: THKS0.5, THKS1, THKS1.5, THKS2, THKS3, THKS4, THKS5, THKS10, THK1, THK1.5, THK2, THK3, THK4, THK5, THK10.
