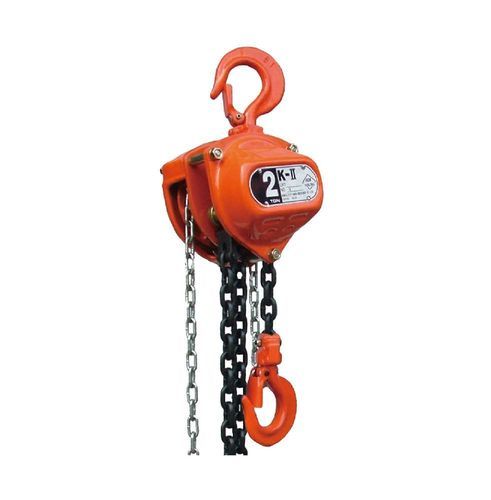

Talha de corrente mecânica HSZ-KⅡ series

manualmanualpara uso intensivo

Visão geral do produto
A talha manual de corrente HSZ-KⅡ é um equipamento de elevação manual para movimentação industrial. Permite levantar cargas pesadas com esforço reduzido graças a uma transmissão mecânica compacta e componentes de alta resistência. A corrente de carga é fabricada em aço de liga de alta qualidade e os componentes padrão são galvanizados. Os ganchos são forjados e tratados termicamente profissionalmente para alta resistência e longa vida útil. Limitadores de carga opcionais estão disponíveis. A gama abrange capacidades de 0,5 t a 20 t, estando também disponíveis unidades pesadas de 30 t e 50 t; vários modelos oferecem diferentes elevações padrão e especificações para atender a diferentes requisitos.

Principais características

• Limitadores de carga opcionais disponíveis
• Permite elevar grandes pesos com baixo esforço manual
• Corrente de carga em aço de liga de alta qualidade e acessórios galvanizados padrão
• Gancho forjado e tratado termicamente para alta resistência e durabilidade
• Intervalo de capacidade: 0,5 t a 20 t (unidades pesadas 30 t e 50 t disponíveis)

Parâmetros técnicos
MODELO | HZS-KⅡ1/2 | HZS-KⅡ1 | HZS-KⅡ1 1/2 | HZS-KⅡ2 | HZS-KⅡ3 | HZS-KⅡ5 | HZS-KⅡ10
CAPACIDADE (t) | 0,5 | 1 | 1,5 | 2 | 3 | 5 | 10
Elevação padrão (m) | 2,5 | 2,5 | 2,5 | 3 | 3 | 3 | 3,5
Carga de ensaio (t) | 0,75 | 1,5 | 2,25 | 3 | 4,5 | 7,5 | 12,5
Distância mínima entre ganchos (mm) | 285 | 315 | 340 | 380 | 475 | 600 | 700
Força de tração para elevar carga total (N) | 25 | 33 | 34 | 34 | 35 | 39 | 41
Nº de ramais da corrente de carga | 1 | 1 | 1 | 1 | 2 | 2 | 4
Diâmetro da corrente de carga (mm) | 6,3 | 6,3 | 7,1 | 8 | 7,1 | 9 | 9
Peso líquido (kg) | 8,4 | 11 | 13,5 | 21 | 22 | 40 | 77
Peso bruto (kg) | 9,4 | 12 | 14,5 | 22 | 23 | 41,5 | 85
Embalagem (L*W*H) (cm) | 26*16*20 | 26*16*20 | 27*18*24 | 28*18*24 | 28*19*26 | 39*22*30 | 48*46*26

Especificações

• Marca: TOPONE CHAIN
• Série de modelos: HSZ-KⅡ
• Intervalo de capacidade: 0,5 t a 20 t (unidades pesadas de 30 t e 50 t disponíveis)
• Elevações padrão: 2,5 m, 3 m, 3,5 m dependendo do modelo
• Cargas de ensaio variam conforme o modelo (ex.: 0,75 t para 0,5 t até 12,5 t para 10 t)
• Distância mínima entre ganchos: 285 mm a 700 mm dependendo do modelo
• Força de tração para elevar carga total: 25 N a 41 N dependendo do modelo
• Número de ramais da corrente: 1, 2 ou 4 dependendo do modelo
• Diâmetro da corrente: 6,3 mm a 9 mm dependendo do modelo
• Intervalo de peso líquido: 8,4 kg a 77 kg dependendo do modelo
• Intervalo de peso bruto: 9,4 kg a 85 kg dependendo do modelo
• Dimensões da embalagem variam conforme o modelo (ver tabela)
• Componentes principais: corrente de carga em aço de liga de alta qualidade, acessórios galvanizados, gancho forjado e tratado termicamente
