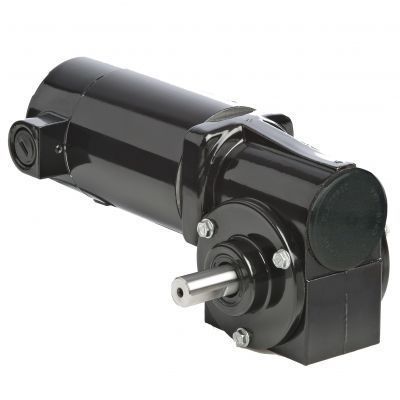

DCギアモーター Model 1094

直流ブラシ付き直交軸

製品
Model 1094 は Bodine Electric Company の Metric 24A-3F シリーズの直角型直流ギヤモータです。製品情報には技術仕様、CAD 図面、配線図、安全データシートの参照、オプションのアクセサリ、および産業用途での組み込みに役立つ互換コントロールや交換部品が含まれます。

技術仕様

• 回転数：172 rpm
• 定格トルク：0.6 Nm（5.3 lb-in）
• ピークトルク：3.0 Nm（26 lb-in）
• 出力：23 W（1/32 HP）
• 電圧：180 V DC
• 電流：0.18 A
• 減速比：10
• ラジアル荷重：180 N（40 lbs）
• 長さ XH：189 mm（7.4 in）
• 重量：2.4 kg（5.3 lbs）
• 配線図参照番号：07410097
• 製品タイプコード：24A4BEPM-3F

標準仕様

• 180 V モデルの性能評価は、フィルタなしの SCR 速度制御器（形状係数 = 1.6）での使用を基準としています。

CAD / 図面リソース

• Model 1094 用の CAD 図面（PDF、DWG、STEP 形式）が利用可能です。
• 配線図参照（07410097）が提供されています。
• 関連潤滑油の安全データシート（SDS）が参照されています。

オプションアクセサリ

• 24A モータ用 IP-44 キット（モデル 0976）がオプションとして利用可能です。

対応コントロール & 部品

• 互換のフィルタなし SCR DC 速度制御器および代表的な制御例がリストされています。
• 24A シリーズの交換部品：ブラシ、ブラシキャップ、スプリングなどの保守部品。
