DCギアモーター 3043

直流ブラシ付きハイポイド

製品

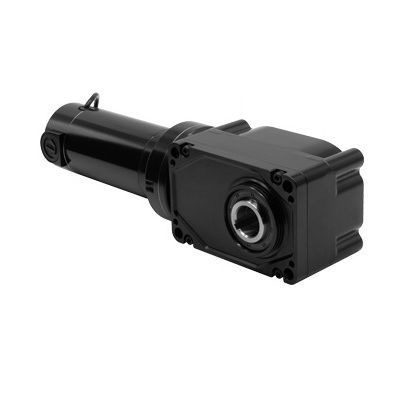

30H3シリーズ DC 直角 中空軸 ギアモーター。型式3043は、直角取り付けおよび高始動トルク用途向けに設計された24 VDCの中空軸ギアモーターです。

仕様（表）

• 回転数 (rpm): 31
• 定格トルク (lb-in): 510
• 定格電圧 (V): 24
• 電流 (A): 14
• ピークトルク (lb-in): 1071
• モーター出力: 1/3 HP
• ギア比: 80:1
• ラジアル荷重 (lbs): 696
• 長さ XH (in): 16.37
• 重量 (lbs): 24
• 製品タイプ: 33A7FEPM-30H3
• 配線図: 07410101

標準機能

• 24 VDCモデルの性能は直流電源での動作を基準としています。
• 33Aモーターは高い始動トルク、速度可変性、予測可能な性能を提供します。TENV、クラスF。
• 中空軸ボア径: 1.25インチ。
• 各ギアモーターにプラスチック製軸カバーを1個付属。
• 前面取付は4か所のタップ穴または通しボルトで実施。
• 非通気ギアハウジングは任意の向きで取付可能。高性能グリース、ライフルーブ仕様。
• 同等サイズのウォームギアモデルより効率的。
• オプションのねじ込み式エンコーダ軸キット 型式0964でエンコーダ対応（標準モデルは軸開口部を工場カバーで供給）。
• 最適性能と静音動作のためのプリシートモーターブラシ。
• 中空軸によりカップリングや追加の取付金具が不要。

利用可能なリソース
この型式のCAD図面（PDF/DWG/STEP）および配線図が参照可能です。本ギアモーターに使用される潤滑剤の安全データシートが参照されています。

オプションアクセサリと関連部品

• 30H3中空軸ギアモーター用ベース取付キット（型式0959）。
• 33Aモーター用IP-44キット（型式0977）。
• 30H3シャフトキット 1-1/4インチ 単軸 疲労対策鋼（型式0930）。
• エンコーダ軸キット（型式0964）。
• 各種モーター/ギアモーター用ダイキャスト端子箱キット（型式0984、1984、0986）。

技術仕様

• モデル: 3043
• シリーズ: 30H3
• タイプ: DC 直角 中空軸 ギアモーター
• 定格電圧: 24 VDC
• 回転数: 31 rpm
• 定格トルク: 510 lb-in
• ピークトルク: 1071 lb-in
• モーター出力: 1/3 HP (0.333 HP)
• ギア比: 80:1
• 定格電流: 14 A
• ラジアル荷重容量: 696 lbs
• 長さ XH: 16.37 in
• 重量: 24 lbs
• 中空軸ボアサイズ: 1.25 in
• 製品タイプコード: 33A7FEPM-30H3
• 配線図参照: 07410101
• 潤滑: 高性能グリース、ライフルーブ仕様
• 取付: 前面取付（4か所タップ穴または通しボルト）；非通気ハウジングは任意の向きで取付可能
• エンコーダ互換性: オプションのエンコーダ軸キット 型式0964
