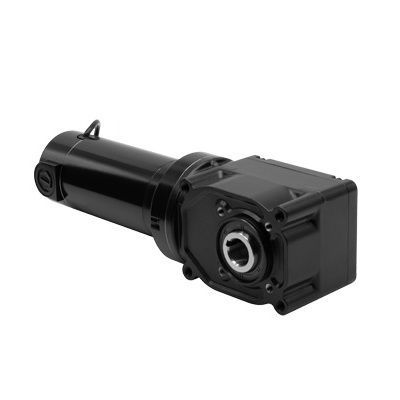

DCギアモーター 3042

ウォーム直交軸中空軸

製品概要
25H2シリーズ直角中空軸直流ギアモーター、Model 3042。1インチ中空軸を備えたコンパクトな直角ギアモーターで、寿命潤滑処理が施され、複数の取付姿勢に対応する設計です。高い始動トルクが必要な工業用途や省スペースな直角駆動に適しています。

CAD・ドキュメント

• CAD図面：Model 3042のPDF、DWG、STEPファイルが利用可能
• 配線図あり（図面参照：07410101）
• Type 33A7-25H2および33A7-30H3ギアモーターに使用される潤滑剤の安全データシートあり

標準仕様

• 24V直流モデルの性能評価は直流電源での動作に基づく
• 33Aモーターは高い始動トルク、可変速度、予測可能な性能を提供；TENV、絶縁クラスF
• 1インチ（25.4 mm）中空軸
• 各ギアモーターにプラスチック製軸カバー1個付属
• 正面取り付けは4つのタップ穴または貫通ボルトで対応
• 通気孔のないギアハウジングは任意の姿勢で取付可能；高性能グリース；寿命潤滑
• 同等サイズのウォームギアモデルより効率的
• オプションのねじ込み式エンコーダー軸キットModel 0964に対応（標準モデルはシャフト開口部に工場装着のカバー付きで出荷）
• 最適な性能と静音運転のためにプリシートされたモーターブラシ
• 中空軸により軸継手や追加の取り付け金具が不要
• オプションのベース/フットマウントブラケットおよびシャフトキットを用意

オプションアクセサリ（例）

• 25H2中空軸ギアモーター用ベース取付キット（Model 0957）
• 33Aモーター用IP-44キット（Model 0977）
• シャフトキット 25H2 1インチ／シングルシャフト／疲労耐性鋼（Model 0929）
• エンコーダー軸キット（Model 0964）
• 33A、34R、42A、42R、48R用ダイキャスト端子箱キット（Model 0984）
• 33A、34R、42A、42R、48R用端子台付きダイキャストメトリック端子箱キット（Model 1984）
• E、F、FXギアモーター用Lブラケットキット（Model 0969）

仕様 / 技術データ

• 回転数 (rpm): 42
• 定格トルク (lb-in): 390
• 定格電圧: 24 V直流
• 電流 (A): 14
• ピークトルク (lb-in): 813
• モーター出力: 1/3 HP
• ギア比: 60
• ラジアル荷重 (lbs): 575
• 長さ XH (inch): 14.82
• 重量 (lbs): 20
• 製品タイプ: 33A7FEPM-25H2
• HP 小数: 0.333
• 接続図参照: 07410101
