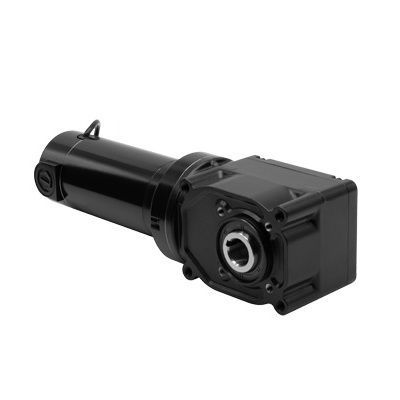

DCギアモーター 3041

直交軸中空軸100 W...500 W

製品
25H2シリーズの直流（DC）直角中空軸ギアモーター、型式3041。内径1インチの中空軸と通気のないギヤハウジングを備え、終生潤滑仕様です。コンパクトな直角トルク伝達が必要な産業用途で、追加の軸継手を不要にする設計です。

仕様

• 回転数 (rpm): 63
• 定格トルク (lb-in): 260
• 定格電圧: 24 VDC
• 電流 (A): 14 A
• ピークトルク (lb-in): 542
• モーター出力: 1/3 HP
• ギア比: 40
• ラジアル荷重 (lbs): 518
• 長さ XH (inch): 14.82
• 重量 (lbs): 20
• 製品型式: 33A7FEPM-25H2
• HP 小数: 0.333
• 接続図: 07410101

CAD 図面

• PDF をダウンロード
• DWG をダウンロード
• STEP をダウンロード

配線図

• 配線図あり（参照 07410101）

標準機能

• 24 VDCモデルの性能値は直流電源での動作に基づいています。
• 33A モーターは高い始動トルク、可変速度、および様々な動作条件下での予測可能な性能を提供します。TENV。クラス F。
• 内径1インチの中空軸により追加の軸継手が不要です。
• 各ギアモーターにプラスチック製軸カバーを1個付属（標準在庫品は工場装着のカバー付きで供給）。
• 四つのねじ穴または貫通ボルトによるフロント取付で設置に柔軟性があります。
• 通気のないギヤハウジングは任意の姿勢で取り付け可能。高性能グリースで充填、終生潤滑。
• 同等サイズのウォームギアモデルより効率的です。
• オプションのねじ込み式エンコーダ軸キット（型式0964）でエンコーダ対応可能。
• 最適な性能と低騒音動作のためにモーターブラシを予備着座しています。
• ベース/フットマウント用オプションブラケットあり（25H2 用モデル0957）。
• オプションの軸キットあり（25H2 用モデル0929）。

オプションアクセサリ

• 25H2 中空軸ギアモーター用ベースマウントキット（型式0957）
• 33A モーター用 IP-44 キット（型式0977）
• 25H2 軸キット 1インチ / 単軸 / 疲労強化鋼（型式0929）
• エンコーダ軸キット（型式0964）
• 33A、34R、42A、42R、48R モーターおよびギアモーター用ダイキャスト端子箱キット（型式0984）
• 33A、34R、42A、42R、48R 用端子ブロック付きダイキャストメトリック端子箱キット（型式1984）
• 34R、42R、48R、42R-FX、33A、42A 標準在庫モーターおよびギアモーター用大型ダイキャスト端子箱キット（型式0986）

技術仕様

• 回転数 (rpm): 63
• 定格トルク (lb-in): 260
• 定格電圧: 24 VDC
• 電流 (A): 14 A
• ピークトルク (lb-in): 542
• モーター出力: 1/3 HP
• ギア比: 40
• ラジアル荷重 (lbs): 518
• 長さ XH (inch): 14.82
• 重量 (lbs): 20
• 製品型式: 33A7FEPM-25H2
• HP 小数: 0.333
• 接続図参照: 07410101
