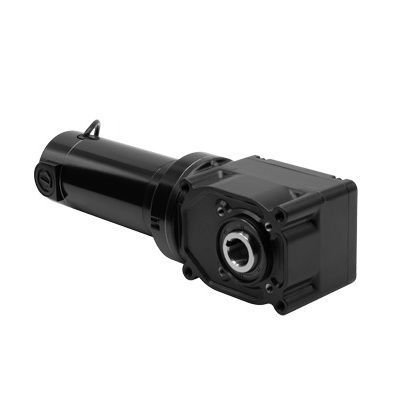

DCギアモーター 3038

直流ブラシ付きハイポイド

概要
CAD図面、画像、標準装備および安全データシートは、モデル3038（25H2シリーズ、直角型DC中空シャフトギヤモーター）について利用可能です。本機は高始動トルクと多様な取付けを目的に設計されています。

仕様

• 回転数 (rpm): 167
• 定格トルク (lb-in): 105
• 最大トルク (lb-in): 220
• 定格電圧: 24 VDC
• 電流 (A): 14
• モーター出力: 1/3 (0.333 HP)
• 減速比: 15
• ラジアル荷重 (lbs): 388
• 長さ XH (in): 14.82
• 重量 (lbs): 20
• 製品型式: 33A7FEPM-25H2
• 接続図: 07410101

標準装備

• 24 VDCモデルの性能は直流電源での動作を前提としています。
• 33Aモーターは高始動トルク、可変速度、およびさまざまな運転条件での予測可能な性能を提供します。TENV。クラスF。
• 1インチ中空シャフト（25.4 mm）。
• 各ギヤモーターにはプラスチック製シャフトカバーが1個付属します。
• 正面取付けは4つのねじ穴または通しボルトで行います。
• 通気しないギヤハウジングは任意の方向で取り付け可能。高性能グリース使用。終生給脂。
• 同等サイズのウォームギヤモデルより効率的です。
• オプションのねじ込み式エンコーダーシャフトキット（モデル0964）によりエンコーダー対応。標準/在庫モデルはシャフト開口部に工場取り付けのカバーが装着されています。
• 最適な性能と静粛性のために予備着座済みのモーターブラシを採用。
• 中空シャフトによりシャフトカップリングや追加の取り付け金具が不要になります。
• オプションのベース/フット取付ブラケットおよびシャフトキットが利用可能です。

オプションアクセサリ

• 25H2中空シャフトギヤモーター用ベース取付キット（モデル0957）
• 33Aモーター用IP-44キット（モデル0977）
• シャフトキット 25H2 1インチ / 単軸 / 疲労に強い鋼（モデル0929）
• エンコーダーシャフトキット（モデル0964）
• 33A、34R、42A、42R、48Rのモーターおよびギヤモーター用ダイキャスト端子箱キット（モデル0984）
• 33A、34R、42A、42R、48R用の端子台付きダイキャストメトリック端子箱キット（モデル1984）
• 34R、42R、48R、42R-FX、33A、42Aの在庫モーターおよびギヤモーター用大型ダイキャスト端子箱キット（モデル0986）

特性 / 技術仕様

• 型式: 3038
• シリーズ: 25H2
• 回転数 (rpm): 167
• 定格トルク: 105 lb-in
• 最大トルク: 220 lb-in
• 定格電圧: 24 VDC
• 電流: 14 A
• モーター出力: 1/3 (0.333 HP)
• 減速比: 15
• ラジアル荷重許容: 388 lbs
• 長さ XH: 14.82 in
• 重量: 20 lbs
• 製品型式: 33A7FEPM-25H2
• 接続図参照: 07410101
