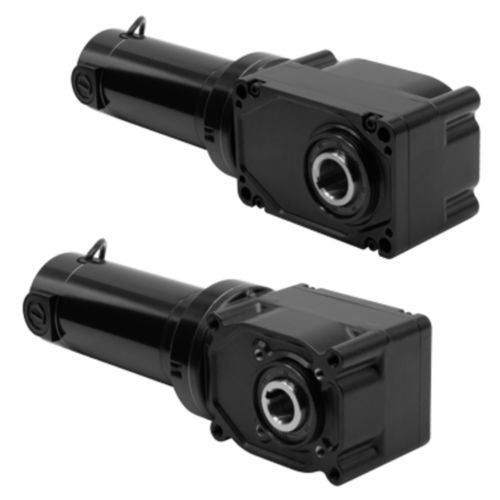

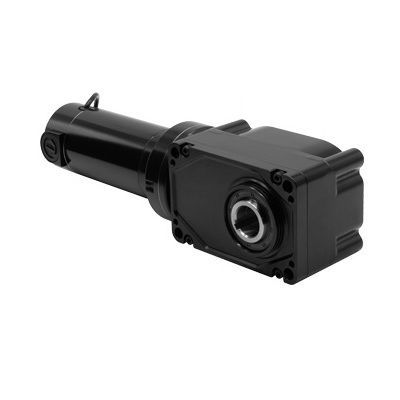

DCギアモーター 3047

ブラシ付きハイポイド直交軸

概要
モデル3047は、Hypoid Series 33A7の直角中空軸DCギアモーターの一つで、130V、24V、12Vの用途に対応します。本製品は33Aモーターとハイポイド歯車機構、1.25インチの中空軸を組み合わせ、高い始動トルクと効率的な直角伝達を提供します。

ドキュメント

• CAD図面利用可能（DWG、STEP）
• 配線図利用可能
• 潤滑剤の安全データシート利用可能

標準仕様

• 24 VDCモデルの性能定格は直流電源での動作に基づきます。
• 33Aモーターは高い始動トルク、可変速度、およびさまざまな動作条件での予測可能な性能を提供します。TENV、クラスF。
• 中空軸穴径：1.25インチ。
• 各ギアモーターにはプラスチック製の軸カバーが1個付属します。
• 正面取付は4つのタップ穴または貫通ボルトで行えます。
• 通気のないギアハウジングは任意の向きに取り付け可能。高性能グリース。ギアモーターは寿命潤滑済み。
• 同等サイズのウォームギアモデルより効率が良い。
• オプションのねじ込み式エンコーダ軸キットモデル0964でエンコーダ対応（標準/在庫モデルは軸開口部に工場取り付けカバーが装着されています）。
• 最適な性能と静音運転のために予めセットされたモーターブラシ。
• 中空軸により軸継手や追加取付金具が不要になります。
• オプションのベース/フットマウントブラケットおよびオプションの軸キットが利用可能です。

オプションアクセサリ

• 30H3中空軸ギアモーター用ベースマウントキット（モデル0959）
• 33Aモーター用IP-44キット（モデル0977）
• 軸キット30H3 1-1/4インチ 単一軸、疲労耐性鋼（モデル0930）
• エンコーダ軸キット（モデル0964）
• 33A、34R、42A、42R、48Rモーターおよびギアモーター用ダイキャスト端子箱キット（モデル0984）
• 33A、34R、42A、42R、48R用端子ブロック付ダイキャストメトリック端子箱キット（モデル1984）
• 複数の在庫モーターおよびギアモーター用大型ダイキャスト端子箱キット（モデル0986）

技術仕様

• モデル: 3047
• シリーズ: Hypoid Series 33A7
• 回転数 (rpm): 10
• 定格トルク (lb-in): 1535
• 定格電圧 (V): 24
• 電流 (A): 14
• 最大トルク (lb-in): 3212
• モータ出力 (HP): 1/3
• HP 小数: 0.333
• 減速比: 240
• ラジアル荷重 (lbs): 708
• 長さ XH (inch): 16.37
• 重量 (lbs): 24
• 製品タイプ: 33A7FEPM-30H3
• 接続図: 07410101
