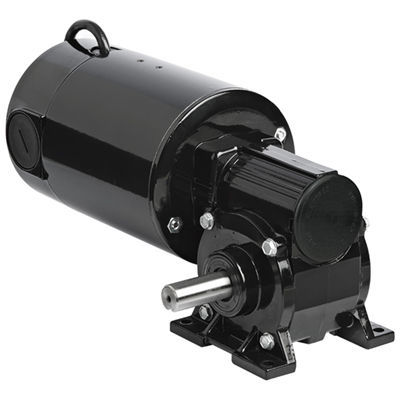

DCギアモーター Model 4236

直流直交軸100 W...500 W

製品概要
型式4236はMetric 42A-5Nシリーズの直角DCギアモーターです。定格速度85 rpm、定格トルク6.2 Nm、ピークトルク最大20.0 Nmを提供します。設計統合と設置をサポートするCADファイルと配線資料が利用可能です。

仕様

• 型式: 4236
• シリーズ: Metric 42A-5N
• 速度: 85 rpm
• 定格トルク: 6.2 Nm (55 lb-in)
• ピークトルク: 20.0 Nm (177 lb-in)
• 出力: 121 W (0.1666 HP)
• 電圧: 180 V DC
• 電流: 0.85 A
• 減速比: 20:1
• ラジアル荷重容量: 530 N (120 lbs)
• 長さ XH: 263 mm (10.35 in)
• 重量: 7.6 kg (16.8 lbs)
• 接続図 ID: 07410097
• 製品タイプコード: 42A5BEPM-5N

CAD図面

• 情報シート (PDF)
• 図面ファイル (DWG)
• 3Dモデル (STEP)

配線図

• 参照: 07410097 (ダウンロード可能)

安全データシート

• ExxonMobil 材料安全データシート (製品関連 SDS 記載)

オプションアクセサリ

• 42Aモータ用 IP-44 キット (型式 0978)
• 33A、34R、42A、42R、48R モータおよびギアモータ用ダイキャスト端子箱キット (型式 0984)
• 端子ブロック付きダイキャストメトリック端子箱キット (33A、34R、42A、42R、48R 用) (型式 1984)
• 34R、42R、48R、42R-FX、33A、42A 在庫モータおよびギアモータ用大型ダイキャスト端子箱キット (型式 0986)

標準機能

• 180Vモデルの性能評価は、フィルタなしSCR速度制御を用いた場合を基準としています（フォームファクター = 1.6）。

技術仕様

• 速度: 85 rpm
• 定格トルク: 6.2 Nm (55 lb-in)
• ピークトルク: 20.0 Nm (177 lb-in)
• 出力: 121 W (1/6 HP)
• 電圧: 180 V DC
• 電流: 0.85 A
• 減速比: 20:1
• ラジアル荷重容量: 530 N (120 lbs)
• 長さ XH: 263 mm / 10.35 in
• 重量: 7.6 kg / 16.8 lbs
