DCギアモーター 3039ウォーム直交軸中空軸
お気に入りに追加する
商品比較に追加する
特徴
- モーター
- DC
- タイプ
- ウォーム
- 軸方向
- 直交軸
- 軸構成
- 中空軸
- 出力
- 100 W...500 W
- 電圧
- 24V
- トルク
- 10 - 20 Nm
- 設置
- フランジ取付形
- 性能
- 高効率
- その他の特徴
- コンパクト, エンコーダー付き, メンテナンスフリー
- 縮小率
20 unit
- 回転速度
125 rpm
(785.3982 rad.min-1)
詳細
製品概要

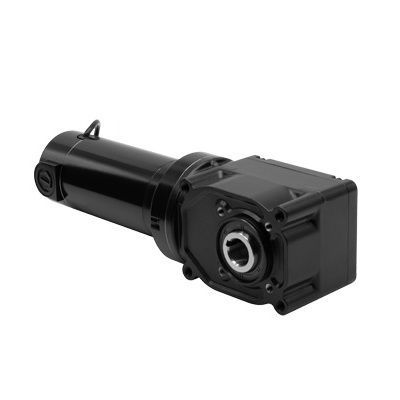

25H2シリーズのモデル3039 — DC直角中空シャフトギアモータ。1 in 中空軸を備えたコンパクトな直角駆動で、産業用の直接結合に適しています。
主な仕様
CAD 図面
配線図
安全データシート
オプションアクセサリ
適合コントロール
標準機能
技術仕様
25H2シリーズのモデル3039 — DC直角中空シャフトギアモータ。1 in 中空軸を備えたコンパクトな直角駆動で、産業用の直接結合に適しています。
主な仕様
- 回転数：125 rpm
- 定格トルク：140 lb·in
- ピークトルク：293 lb·in
- 定格電圧：24 VDC
- 電流：14 A
- モータ出力：1/3 HP（0.333 HP）
- 減速比：20:1
- ラジアル荷重容量：419 lbs
- 中空軸径：1 in（25.4 mm）
- 長さ XH：14.82 in
- 重量：20 lbs
- 製品タイプ：33A7FEPM-25H2
- 結線図：07410101
CAD 図面
- PDF をダウンロード
- DWG をダウンロード
- STEP をダウンロード
配線図
- PDF をダウンロード（配線図 07410101）
安全データシート
- SDS - 33A7-25H2 および 33A7-30H3 ギアモータ用潤滑剤の安全データシート
オプションアクセサリ
- 25H2 中空軸ギアモータ用ベース取付キット（型番 0957）
- 33A モータ用 IP-44 キット（型番 0977）
- 25H2 シャフトキット 1 in / シングルシャフト / 疲労対策鋼（型番 0929）
- エンコーダーシャフトキット（型番 0964）
- 33A、34R、42A、42R、48R モータおよびギアモータ用ダイキャスト端子ボックスキット（型番 0984）
- 端子台付きメトリックダイキャスト端子ボックスキット（型番 1984）
- 34R、42R、48R、42R-FX、33A、42A 用大型ダイキャスト端子ボックスキット（型番 0986）
適合コントロール
- 0788
- 0789
標準機能
- 24 VDC モデルの性能評価は直流電源での動作を基準としています。
- 33A モータ：高始動トルク、可変速度、およびさまざまな運転条件での安定した性能。TENV。クラス F。
- 結合不要の直接駆動を可能にする 1 in 中空軸。
- 各ギアモータにプラスチック製シャフトカバーを1個同梱。
- 4つのタップ穴または貫通ボルトによるフロントマウント。
- 通気口のないギアハウジングは任意の向きで取付可能；工場充填の高性能グリース、ライフタイム潤滑。
- 同等サイズのウォームギアモデルより効率的。
- オプションのねじ込み式エンコーダーシャフトキット（型番 0964）でエンコーダ対応；標準モデルはシャフト開口部に工場取り付けのカバー付き。
- 最適な性能と静音動作のためにプレシートされたモータブラシ。
- オプションのベース/フットマウントブラケット（25H2 用モデル 0957、30H3 用モデル 0959）。
- オプションのシャフトキットあり（25H2 用モデル 0929、30H3 用モデル 0930）。
技術仕様
- 回転数 (rpm): 125
- 定格トルク (lb-in): 140
- 定格電圧: 24 VDC
- 電流 (A): 14
- ピークトルク (lb-in): 293
- モータ出力: 1/3 (HP 小数値: 0.333)
- 減速比: 20
- ラジアル荷重 (lbs): 419
- 長さ XH (inch): 14.82
- 重量 (lbs): 20
- 製品タイプ: 33A7FEPM-25H2
- 結線図: 07410101
