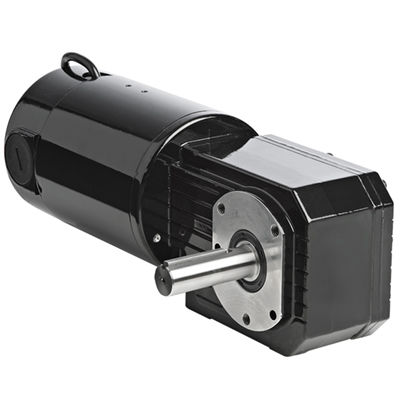

DCギアモーター Model 1366

直流直交軸100 W...500 W

製品
DC直角ギアモーター、モデル1366、Metric 42A-GBシリーズ、減速比280:1、定格回転数6.2 rpm、定格電圧180 V DC。

概要
モデル1366構成のMetric 42A-GBシリーズ直角ギアモーター。表示されている性能は180Vモデルのもので、フィルタ無しのSCR速度制御器（フォームファクタ = 1.6）での使用を前提としています。

仕様

• 回転数 (rpm)：6.2
• 定格トルク (Nm)：42.8
• 定格トルク (lb-in)：380
• 最大トルク (Nm)：67.5
• 最大トルク (lb-in)：600
• 出力 (W)：112
• 出力 (HP)：1/6
• 電圧：180 V
• 電流：0.85 A
• 減速比：280
• ラジアル荷重 (N)：900
• ラジアル荷重 (lbs)：200
• 長さ XH (mm)：297
• 長さ XH (inch)：11.69
• 重量 (kg)：8.8
• 重量 (lbs)：19.5
• 結線図：07410097
• 製品タイプ：42A5BEPM-GB
• HP小数：0.1492

CADおよびドキュメント
モデル1366のCAD図面が利用可能（PDF、DWG、STEP）。結線図が利用可能（結線図参照 07410097）。関連材料の安全データシートを参照。

オプションアクセサリ

• 42Aモーター用IP-44キット（モデル0978）
• 33A、34R、42A、42R、48Rのモーターおよびギアモーター用ダイカスト端子箱キット（モデル0984）
• 33A、34R、42A、42R、48R用端子台付きメトリックダイカスト端子箱キット（モデル1984）
• 34R、42R、48R、42R-FX、33A、42Aの標準モーターおよびギアモーター用大型ダイカスト端子箱キット（モデル0986）

アクセサリ／部品（例）
関連するモーター／ギアボックス用の交換部品：42Aブラシ（部品番号49200048）、33A/42Aブラシキャップ（部品番号49300034）、33A/42A定力ブラシスプリング（部品番号57400008）。

標準機能

• 180Vモデルの性能値は、フィルタ無しのSCR速度制御器（フォームファクタ = 1.6）での使用に基づいています。

技術仕様

• 回転数：6.2 rpm
• 定格トルク：42.8 Nm (380 lb-in)
• 最大トルク：67.5 Nm (600 lb-in)
• 出力：112 W (1/6 HP)
• 電圧：180 V DC
• 電流：0.85 A
• 減速比：280
• ラジアル荷重容量：900 N (200 lbs)
• 長さ XH：297 mm (11.69 in)
• 重量：8.8 kg (19.5 lbs)
• 結線図参照：07410097
• 製品タイプ：42A5BEPM-GB
• HP小数：0.1492
