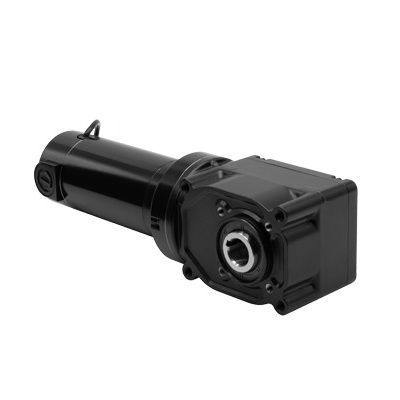

DCギアモーター Model 3037

ブラシ付きウォーム直交軸

Product
25H2シリーズ DC 直角 中空シャフト ギヤモータ、モデル3037。1インチ中空シャフトを備えたコンパクトな直角ギヤモータで、定格24 VDC、出力1/3 hp（0.333 HP）、定格回転数250 rpm、定格トルク70 lb-in。スペースが限られた場所での直接軸接続に適しています。

Available downloads / drawings (site provides)
CAD図面はPDF、DWG、STEP形式で入手可能。配線図（PDF）および潤滑剤の安全データシート（PDF）も利用可能です。

Optional accessories

• 25H2中空シャフト用ベース取付キット（モデル0957）
• 33Aモータ用 IP-44 キット（モデル0977）
• 25H2 シャフトキット 1 inch / 単軸 / 疲労耐性鋼（モデル0929）
• エンコーダー用シャフトキット（モデル0964）
• 33A, 34R, 42A, 42R, 48R モータ・ギヤモータ用ダイキャスト端子ボックスキット（モデル0984）
• 33A, 34R, 42A, 42R, 48R 用端子台付きメトリック ダイキャスト端子ボックスキット（モデル1984）
• 34R, 42R, 48R, 42R-FX, 33A, 42A 在庫モータ・ギヤモータ用大型ダイキャスト端子ボックスキット（モデル0986）

Standard features

• 24 VDC モデルの性能評価は直流電源での運転を基準としています。
• 33A モータは高い始動トルク、可変速度、さまざまな動作条件下での安定した性能を提供します。TENV。クラスF。
• 1インチ中空シャフトにより外部カップリングが不要。
• 各ギヤモータにプラスチック製シャフトカバーが1個付属。
• 正面取付は4箇所のタップ穴または貫通ボルトで行います。
• 通気のないギヤハウジングは任意の方向で取り付け可能。高性能グリース；寿命潤滑。
• 同等サイズのウォームギヤモデルより効率的。
• オプションのねじ込み式エンコーダーシャフトキット（モデル0964）に対応；標準モデルは工場取付のシャフト開口部カバーを装備。
• 最適性能と低騒音のために事前セットされたモータブラシ。
• オプションのベース/フット取付ブラケット：25H2用モデル0957、30H3用モデル0959。
• オプションのシャフトキット：25H2用モデル0929、30H3用モデル0930。

Availability / Ordering
注文数量：1-25。ウェブ表示価格には税金、送料、取扱手数料は含まれていません。

Technical specifications

• Speed (rpm): 250
• Rated Torque (lb-in): 70
• Rated Voltage: 24 VDC
• Current (Amps): 14
• Peak Torque (lb-in): 147
• Motor HP: 1/3
• Gear Ratio: 10
• Radial Load (lbs): 342
• Length XH (inch): 14.82
• Weight (lbs): 20
• Product Type: 33A7FEPM-25H2
• HP Decimal: 0.333
• Connection Diagram reference: 07410101
