- BODINE ELECTRIC COMPANY

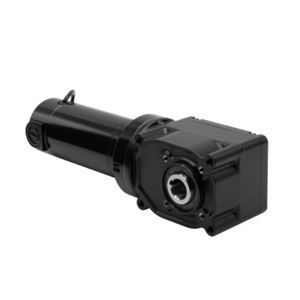

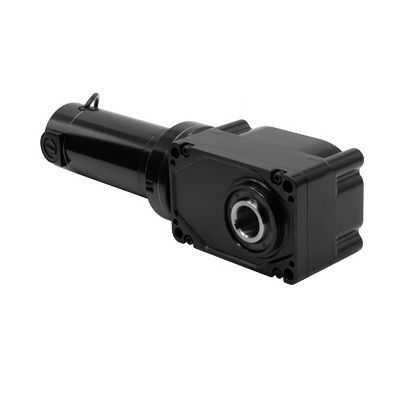

DCギアモーター Model 3044ブラシ付きハイポイド直交軸
お気に入りに追加する
商品比較に追加する
特徴
- モーター
- DC, ブラシ付き
- タイプ
- ハイポイド
- 軸方向
- 直交軸
- 軸構成
- 中空軸
- 電圧
- 24V
- 設置
- フランジ取付形, タング
- 性能
- 静音
- その他の特徴
- エンコーダー付き, メンテナンスフリー
- 縮小率
120 unit
- 回転速度
最大: 21 rpm
(131.9469 rad.min-1)最少: 21 rpm
(131.9469 rad.min-1)
詳細
製品
30H3シリーズの直流（DC）直角中空軸ギアモーター、Model 3044。該当するCAD図面、画像、配線図、安全データシートを掲載しています（Model 3044）。
ダウンロード
標準仕様
オプションアクセサリ（例）
注意
技術仕様
30H3シリーズの直流（DC）直角中空軸ギアモーター、Model 3044。該当するCAD図面、画像、配線図、安全データシートを掲載しています（Model 3044）。
ダウンロード
- CAD図面：PDF、DWG、STEP（Model 3044用）
- 配線図：接続図 07410101
- これらのギアモーターで使用される潤滑剤の安全データシート
標準仕様
- 24 VDCモデルの性能評価は直流電源での動作を基準としています。
- 33Aモーターは高始動トルク、速度調整、さまざまな運転条件での予測可能な性能を提供します。TENV。クラスF。
- 中空軸の内径：1.25インチ。
- 各ギアモーターにプラスチック製軸カバーが1個付属します。
- 4つのめねじ穴または通しボルトによるフェイスマウント。
- 通気孔のないギアハウジングは任意の向きで取付可能。高性能グリース使用。生涯潤滑。
- 同等サイズのウォームギアモデルより効率的。
- オプションのねじ込み式エンコーダ軸キット Model 0964 によりエンコーダ対応（標準/在庫モデルは軸開口部に工場取り付けのカバー付きで出荷）。
- 性能最適化と静音動作のためのプリシートモーターブラシ。
- 中空軸により軸継手や追加の取付金具が不要。
- オプションのベース/フットマウントブラケット – 型番0957（25H2用）、型番0959（30H3用）。
- オプションの軸キット - 型番0929（25H2用）、0930（30H3用）。
オプションアクセサリ（例）
- 30H3中空軸ギアモーター用ベースマウントキット（Model 0959）
- 33Aモーター用IP-44キット（Model 0977）
- 30H3軸キット 単軸1-1/4インチ 疲労対策鋼（Model 0930）
- エンコーダ軸キット（Model 0964）
- ダイカスト端子箱キット（各種モデル）
注意
- ページに表示されているすべての価格は米ドル表記です。ウェブ価格は税金、送料、手数料を含みません。
- 製品ページの注文可能数量は 1–25 台を示しています。
技術仕様
- 回転数 (rpm): 21
- 定格トルク (lb-in): 770
- 定格電圧 (V): 24
- 電流 (A): 14
- ピークトルク (lb-in): 1606
- モーター HP: 1/3
- ギア比: 120
- ラジアル荷重 (lbs): 708
- 長さ XH (inch): 16.37
- 重量 (lbs): 24
- 製品タイプ: 33A7FEPM-30H3
- HP 小数: 0.333
- 配線図: 07410101
