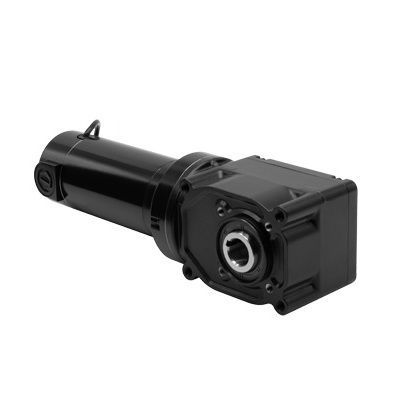

DCギアモーター Model 3036

ブラシ付きハイポイド直交軸

概要
Model 3036（25H2シリーズ）は、24 V直流の直角中空軸ギヤモーターで、コンパクトな設置面積、高い始動トルク、密閉型（非通風）ギヤハウジングを特徴とします。CAD図面、画像、仕様はシステム統合や設置計画に利用可能です。

標準機能

• 24 VDCモデルの性能評価は直流電源での運転を基準としています。
• 33Aモーターは高い始動トルク、可変速度、様々な運転条件下での予測可能な性能を提供します。TENV、クラスF絶縁。
• 1インチ中空軸により外部カップリングや追加の取付金具が不要になります。
• 各ギヤモーターにプラスチック製軸カバーを1個付属（標準/在庫モデルはシャフト開口部に工場取付カバー付き）。
• フロントマウントは4つのタップ穴または貫通ボルトで柔軟に取付可能。
• 非通風のギヤハウジングは任意の取付姿勢で使用可能。高性能グリース、寿命潤滑。
• 同クラスのウォームギヤモデルより高効率。
• オプションのねじ込み式エンコーダ軸キット（モデル0964）でエンコーダに対応。
• 最適化された性能と静音動作のための事前当たり付ブラシ。
• オプションのベース/フットマウントブラケット（25H2用モデル0957、30H3用モデル0959）およびシャフトキット（25H2用モデル0929、30H3用モデル0930）。

オプションアクセサリ

• 25H2中空軸ギヤモーター用ベースマウントキット（モデル0957）
• 33Aモーター用IP-44キット（モデル0977）
• シャフトキット 25H2 1-inch / 単軸 / 疲労防止鋼（モデル0929）
• エンコーダ軸キット（モデル0964）
• 33A、34R、42A、42R、48Rモーターおよびギヤモーター用ダイキャスト端子箱キット（モデル0984）
• 端子台付きダイキャストメトリック端子箱キット（33A、34R、42A、42R、48R 用）（モデル1984）
• 34R、42R、48R、42R-FX、33A、42A 用大型ダイキャスト端子箱キット（モデル0986）

ダウンロード

• CAD図面：Model 3036 用 PDF、DWG、STEP を提供。
• 配線図：図面参照番号 07410101（PDF ダウンロード可能）。
• 安全データシート：33A7 / 25H2 および 33A7-30H3 用潤滑剤 SDS が参照可能。

技術仕様

• モデル：Model 3036
• シリーズ：25H2 Series DC Right Angle Hollow Shaft Gearmotors
• 回転数 (rpm)：500
• 定格トルク (lb-in)：35
• 最大トルク (lb-in)：73
• 定格電圧 (V)：24
• 電流 (Amps)：14
• モーター出力 (HP)：1/3
• HP（小数）：0.333
• 減速比：5
• ラジアル荷重 (lbs)：277
• 長さ XH (inch)：14.82
• 重量 (lbs)：20
• 製品タイプ：33A7FEPM-25H2
• 接続図：07410101
