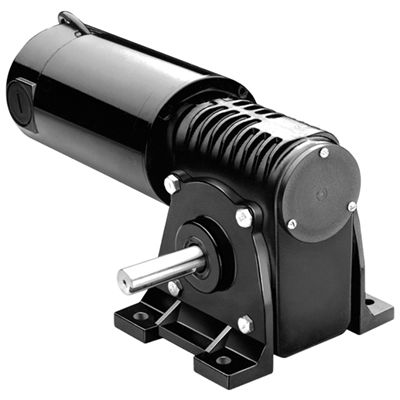

DCギアモーター Model 4296

直交軸100 W...500 W180 V

製品概要
Model 4296 Metric 42A-5H シリーズ、直角ギアモーター（DC）。コンパクトな設計で直角出力を必要とする産業用回転駆動用途向け。制御システムへの組込用に配線図参照IDと製品タイプを含みます。

仕様

• 回転数：96 回転/分
• 定格トルク：9.2 N·m（81 lb-in）
• 最大トルク：27.9 N·m（247 lb-in）
• 出力：141 W（0.2 HP / 1/5 HP）
• 電圧：180 V DC
• 電流：1.0 A
• 減速比：18
• ラジアル荷重：665 N（150 lbs）
• 長さ XH：330 mm（13.0 in）
• 重量：16 kg（35.5 lbs）
• 配線図ID：07410097
• 製品タイプ：42A7BEPM-5H

標準機能

• 180 V モデルの性能は、フィルタ無しの SCR 速度制御器（フォームファクター = 1.6）との使用を基にしています。

オプションアクセサリ

• 42A モーター用 IP-44 キット（モデル 0978）
• 33A、34R、42A、42R、48R モータおよびギアモータ用ダイカスト端子箱キット（モデル 0984）
• 33A、34R、42A、42R、48R 用の端子ブロック付ダイカストメトリック端子箱キット（モデル 1984）
• 34R、42R、48R、42R-FX、33A、42A 用大形ダイカスト端子箱キット（モデル 0986）

技術仕様

• 回転数：96 回転/分
• 定格トルク：9.2 N·m（81 lb-in）
• 最大トルク：27.9 N·m（247 lb-in）
• 出力：141 W（0.2 HP）
• 電圧：180 V DC
• 電流：1.0 A
• 減速比：18
• ラジアル荷重：665 N（150 lbs）
• 長さ XH：330 mm（13.0 in）
• 重量：16 kg（35.5 lbs）
• 配線図：07410097
• 製品タイプ：42A7BEPM-5H
