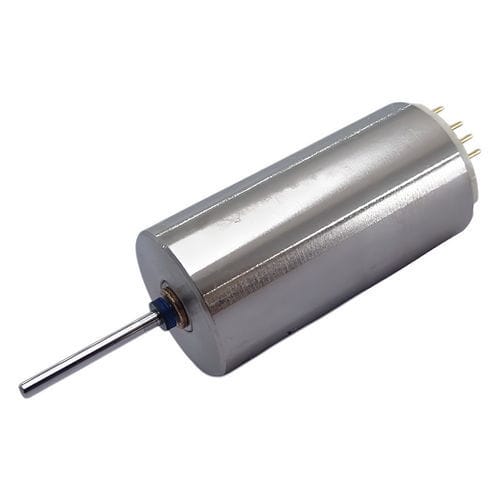

ブラシレスモーター C10C-02

DC12Vオーダーメイド

概要 C10Cシリーズは外径φ10.0 mm、典型的なシャフト間長20.0 mmのブラシレスモーター群です。各サブモデルは長さ、印加電圧、端子抵抗、無負荷回転数/電流、始動電流、最大トルク、効率、出力などが異なります。製品ページにはモデルごとの仕様と画像ギャラリーがあります。

製品シリーズ表
Model | 外径 [mm] | 長さ [mm] | 印加電圧 [V] | 端子抵抗 [Ω] | 無負荷回転数 [r/m] | 無負荷電流 [mA] | 始動電流 [mA] | 最大トルク [mN·m] | 効率 [%] | 出力 [W]
C10C-05 | 10.0 | 20.0 | 7.4 | - | 17,200 | 89 | 754 | 2.41 | 43.1 | 1.08
C10C-04 | 10.0 | 20.0 | 7.4 | 3.5 | 27,100 | 152 | 2,133 | 4.80 | 53.7 | 3.40
C10C-02 | 10.0 | 20.0 | 12 | 7.1 | 34,000 | 145 | 1,690 | 4.76 | 50.0 | 4.24
C10C-01 | 10.0 | 20.0 | 7.4 | 4.8 | 26,200 | 165 | 1,542 | 3.32 | 45.3 | 2.28

カスタマイズ可能項目

• リードピン (lead pin)
• 接地端子

技術仕様

• シリーズ名：C10Cシリーズ（外径 φ10.0 mm）
• 典型的なシャフト間長：20.0 mm（サブモデルにより変動）
• 印加電圧：7.4 Vおよび12 Vのモデルあり（モデル別値を参照）
• 端子抵抗：モデルごとに指定（未指定のモデルあり）
• 無負荷性能：回転数および電流はモデルごとに提供（r/mおよびmA）
• 始動電流：モデルごとに表示（mA）
• 最大性能：最大トルク（mN·m）、ピーク効率（%）、出力（W）をモデル別に記載
• 利用可能なサブモデルと主要数値:
  • C10C-05 — 印加電圧7.4 V；無負荷17,200 r/m @ 89 mA；始動電流754 mA；最大トルク2.41 mN·m；効率43.1%；出力1.08 W
  • C10C-04 — 印加電圧7.4 V；端子抵抗3.5 Ω；無負荷27,100 r/m @ 152 mA；始動電流2,133 mA；最大トルク4.80 mN·m；効率53.7%；出力3.40 W
  • C10C-02 — 印加電圧12 V；端子抵抗7.1 Ω；無負荷34,000 r/m @ 145 mA；始動電流1,690 mA；最大トルク4.76 mN·m；効率50.0%；出力4.24 W
  • C10C-01 — 印加電圧7.4 V；端子抵抗4.8 Ω；無負荷26,200 r/m @ 165 mA；始動電流1,542 mA；最大トルク3.32 mN·m；効率45.3%；出力2.28 W
• ギャラリー：各製品詳細に高解像度画像とサムネイルを含むギャラリーを掲載
• ドキュメント：製品ページはカタログや資料ダウンロードへの参照を含む（PDFは製品ページから入手可能）
