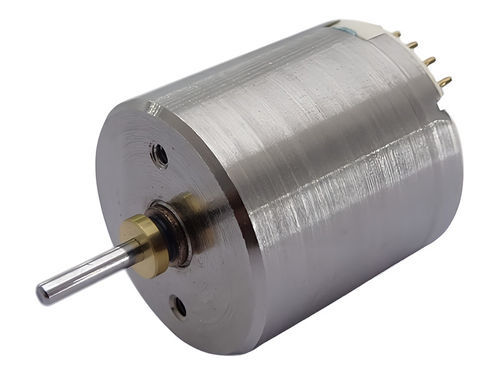

ブラシレスモーター C17B-28

BLDC12V小型

概要
C.I. TAKIRON の C17B シリーズのブラシレスモーター。シリーズの外径：17.4 mm。主な用途：小型ファン、マイクロブロワー、その他コンパクトなモーター駆動機器。複数のサブモデルがあり、長さ、印加電圧、端子抵抗、無負荷回転数/電流、起動電流/トルク、最大効率/出力特性がモデルごとに異なります。

モデルと主要仕様（表）
モデル名 | 外径 [mm] | 長さ [mm] | 印加電圧 [V] | 端子抵抗 [Ω] | 無負荷回転数 [r/min] | 無負荷電流 [mA] | 起動電流 [mA] | 起動トルク [mN·m] | 最大効率 [%] | 最大出力 [W]
C17B-23 | 17.4 | 13.0 | 4.8 | 6.0 | 11,700 | 86 | 804 | 2.51 | 45.3 | 0.8
C17B-22 | 17.4 | 13.0 | 4.8 | 1.0 | 25,000 | 217 | 4,848 | 8.11 | 62.2 | 5.3
C17B-07 | 17.4 | 13.0 | 4.8 | 1.8 | 17,000 | 145 | 2,667 | 6.43 | 58.8 | 2.86
C17B-25 | 17.4 | 15.6 | 6.8 | 7.9 | 11,100 | 75 | 866 | 4.23 | 49.8 | 1.23
C17B-24 | 17.4 | 15.6 | 6.8 | 2.0 | 17,100 | 113 | 3,400 | 12.1 | 66.9 | 5.40
C17B-16 | 17.4 | 15.6 | 7.4 | 2.3 | 27,200 | 146 | 3,217 | 7.62 | 61.9 | 5.43
C17B-13 | 17.4 | 15.6 | 7.4 | 1.8 | 24,250 | 150 | 4,111 | 11.12 | 65.4 | 7.06
C17B-18 | 17.4 | 15.6 | 6.8 | 1.2 | 27,200 | 200 | 5,667 | 12.59 | 66.0 | 8.97
C17B-06 | 17.4 | 15.6 | 6.0 | 2.1 | 19,250 | 110 | 2,857 | 7.86 | 64.6 | 3.96
C17B-09 | 17.4 | 15.6 | 6.0 | 2.8 | 18,250 | 108 | 2,143 | 6.07 | 60.1 | 2.90
C17B-29 | 17.4 | 17.9 | 12 | 8.8 | 12,800 | 72 | 1,364 | 10.95 | 59.3 | 3.67
C17B-28 | 17.4 | 17.9 | 12 | 1.55 | 31,000 | 168 | 7,742 | 27.39 | 72.7 | 22.2
C17B-27 | 17.4 | 17.9 | 7.4 | 7.82 | 12,300 | 70 | 946 | 4.66 | 53.0 | 1.50
C17B-26 | 17.4 | 17.9 | 7.4 | 1.26 | 31,800 | 192 | 5,873 | 12.21 | 67.1 | 10.2
C17B-19 | 17.4 | 17.9 | 24 | 2.4 | 45,450 | 150 | 9,959 | 48.72 | 77.0 | 57.99
C17B-20 | 17.4 | 17.9 | 12 | 1.0 | 36,000 | 173 | 12,371 | 38.29 | 77.7 | 36.10
C17B-11 | 17.4 | 17.9 | 12 | 3.9 | 18,100 | 137 | 3,117 | 18.04 | 62.5 | 8.55
C17B-12 | 17.4 | 17.9 | 12 | 7.2 | 16,300 | 140 | 1,676 | 9.90 | 50.5 | 4.22
C17B-17 | 17.4 | 17.9 | 7.4 | 1.2 | 23,500 | 220 | 6,435 | 18.05 | 66.4 | 11.11
C17B-15 | 17.4 | 17.9 | 7.4 | 1.8 | 23,200 | 147 | 4,111 | 11.64 | 65.8 | 7.07
C17B-05 | 17.4 | 17.9 | 7.2 | 2.5 | 19,000 | 130 | 2,880 | 9.50 | 62.0 | 4.73
C17B-02 | 17.4 | 17.9 | 4.8 | 1.8 | 18,000 | 170 | 2,667 | 5.95 | 55.9 | 2.81

カスタマイズ / オプション（一般）

• 一部のモデルはオプションのギアヘッドを提供します。
• モデルによりリードピンまたはリード線バリエーションがあります。
• 機種によって接地端子が利用可能です。
• 一部のモデルはボールベアリングなどの機械的オプションに対応します（モデル依存）。

注意
モデルごとに示した値：外径、長さ、印加電圧、端子抵抗、無負荷回転数/電流、起動電流/トルク、最大効率および出力。詳細な機械図面および CAD データは、メーカーの公式製品資料またはダウンロード欄を参照してください（本説明には含まれていません）。

技術仕様

• シリーズ：C17B series
• 外径：17.4 mm（シリーズの代表値）
• 利用可能な長さ：13.0 mm、15.6 mm、17.9 mm（モデルにより異なる）
• 印加電圧：例：4.8 V、6.0 V、6.8 V、7.2–7.4 V、12 V、24 V
• 端子抵抗：モデル依存（例：表示範囲 0.8–9 Ω）
• 無負荷回転数：モデルにより約11,700 r/min〜約45,450 r/min
• 起動電流およびトルク：モデル依存（仕様表にモデル別で記載）
• 最大効率および出力：仕様表にモデル別で記載
• カスタマイズ可能項目：ギアヘッド、リードピン/リード線、接地端子、ボールベアリング（モデル依存）
