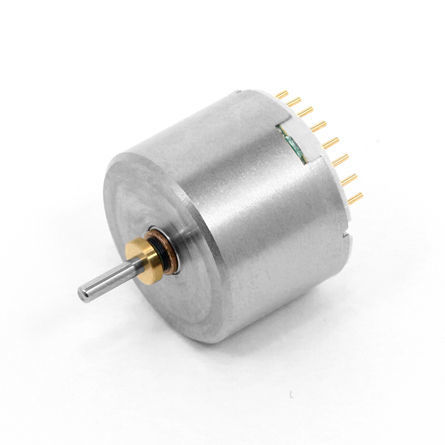

ブラシレスモーター C17B-13

DCBLDC7,4 V

概要利用可能なモデルと電気的/機械的仕様（モデルごとに） C17B-23 外径[mm]： 17.4 長さ [mm]： 13.0 印加電圧 [V］ 4.8 端子間抵抗 [Ω]: 6.0 無負荷 - 回転数［r/m］11,700 - 電流 [mA]: 86 起動時-電流［mA］：804-トルク［mN・m］：2.51 効率 [%]： 45.3 出力 [W］ 0.8 C17B-22型C17B-07 外径 [mm]： 17.4 長さ [mm]： 13.0 印加電圧 [V］ 4.8 端子抵抗 [Ω]： 1.8 無負荷 - 回転速度［r/m］17,000 - 電流 [mA］145 始動時-電流［mA］：2,667-トルク［mN・m］：6.43 効率 [%]： 58.8 出力 [W]: 2.86 C17B-25について 外径 [mm]： 17.4 長さ [mm]： 15.6 印加電圧 [V]: 6.8 端子間抵抗 [Ω]：7.9 無負荷 - 回転数［r/m］11,100 - 電流 [mA]: 75 始動時-電流［mA］：866-トルク［mN・m］ 4.23 効率 [%]： 49.8 出力 [W］ 1.23 C17B-24型 外径 [mm]： 17.4 長さ [mm]： 15.6 印加電圧[V]: 6.8 端子間抵抗 [Ω]：2.0 無負荷 - 回転数［r/m］17,100 - 電流 [mA]：113 始動時 - 電流 [mA］3,400 - トルク [mN-m］ 12.1 効率 [%]: 66.9 出力 [W］ 5.40 C17B-16 外径 [mm]： 17.4 長さ [mm]： 15.6 印加電圧 [V]: 7.4 端子間抵抗 [Ω]: 2.3 無負荷 - 回転速度[r/m]: 27,200 - 電流[mA]：146 始動時 - 電流 [mA］3,217 - トルク[mN・m]: 7.62 効率 [%]: 61.9 出力 [W］ 5.43 C17B-13の場合 外径 [mm]： 17.4 長さ [mm]： 15.6 印加電圧 [V]: 7.4 端子抵抗 [Ω]： 1.8 無負荷 - 回転速度[r/m]: 24,250 - 電流[mA]：150 始動時 - 電流 [mA］4,111 - トルク [mN-m］ 11.12 効率 [%]: 65.4 出力 [W]: 7.06 C17B-18について 外径 [mm]： 17.4 長さ [mm]： 15.6 印加電圧 [V]: 6.8 端子抵抗 [Ω]： 1.2 無負荷-回転速度[r/m]：27,200-電流[mA]：200 起動時 - 電流 [mA］5,667 - トルク [mN-m］ 12.59 効率 [%]: 66.0 出力 [W]: 8.97 C17B-06について 外径 [mm]： 17.4 長さ [mm]： 15.6 印加電圧[V]: 6.0 端子間抵抗 [Ω]：2.1 無負荷 - 回転数［r/m］19,250 - 電流 [mA]：110 起動時-電流［mA］：2,857-トルク［mN・m］：7.86 効率 [%]: 64.6 出力［W］ 3.96 C17B-09の場合 外径 [mm]： 17.4 長さ [mm]： 15.6 印加電圧[V]: 6.0 端子間抵抗 [Ω]：2.8 無負荷 - 回転数［r/m］18,250 - 電流 [mA]：108 起動時-電流［mA］：2,143-トルク［mN・m］：6.07 効率 [%]: 60.1 出力 [W]: 2.90 C17B-29の場合 外径 [mm]： 17.4 長さ [mm]： 17.9 印加電圧 [V］ 12.0 端子間抵抗 [Ω]: 8.8 無負荷 - 回転速度[r/m]：12,800 - 電流 [mA]: 72 始動時 - 電流 [mA］1,364 - トルク [mN-m］ 10.95 効率 [%]： 59.3 出力 [W］ 3.67 C17B-28型 外径 [mm]： 17.4 長さ [mm]： 17.9 印加電圧 [V］ 12.0 端子抵抗 [Ω]： 1.55 無負荷 - 回転速度［r/m］31,000 - 電流 [mA］168 始動時-電流［mA］：7,742-トルク［mN・m］：27.39 効率 [%]: 72.7 出力 [W]: 22.2 C17B-27の場合 外径 [mm]： 17.4 長さ [mm]： 17.9 印加電圧 [V]: 7.4 端子間抵抗 [Ω]：7.82 無負荷 - 回転速度[r/m]：12,300 - 電流 [mA]: 70 始動時-電流［mA］：946-トルク［mN・m］ 4.66 効率 [%]： 53.0 出力 [W］ 1.50 C17B-26型 外径 [mm]： 17.4 長さ [mm]： 17.9 印加電圧 [V]: 7.4 端子抵抗 [Ω]： 1.26 無負荷 - 回転速度[r/m]：31,800 - 電流 [mA]：192 始動時 - 電流 [mA］5,873 - トルク [mN-m］ 12.21 効率 [%]: 67.1 出力 [W］ 10.2 C17B-20 外径 [mm]： 17.4 長さ [mm]： 17.9 印加電圧 [V］ 12.0 端子抵抗 [Ω]： 1.0 無負荷 - 回転速度［r/m］36,000 - 電流 [mA］173 始動時 - 電流 [mA］12,371 - トルク [mN-m］ 38.29 効率 [%]: 77.7 出力 [W］ 36.10 C17B-19 外径 [mm]： 17.4 長さ [mm]： 17.9 印加電圧[V]: 24.0 端子間抵抗 [Ω]: 2.4 無負荷 - 回転速度[r/m]：45,450 - 電流 [mA]：150 始動時-電流［mA］：9,959-トルク［mN・m］ 48.72 効率 [%]: 77.0 出力 [W］ 57.99 ギャラリーノートカスタマイズ可能/オプション項目 (モデルごとの注記)。

• 多くの C17B モデルには、次のようなカスタマイズ可能な項目が記載されています：
• すべてのモデルが同じカスタム オプションを提供するわけではありません。

• カスタマイズ可能なタグは、各モデル シートに記載されています。 典型的な用途 小型ファン、マイクロブロワー、コンパクトなブラシレスモーターを必要とするポータブル機器（特定のサブモデルに記載されている例には、ウェアラブルに組み込まれたファンや小型マスクファンなどの用途が含まれます）。 特徴/仕様 技術
  • シリーズ外径：φ17.4 mm（C17Bシリーズの公称値）
  • 使用可能な長さ：サブモデルにより、13.0 mm、15.6 mm、17.9 mmなどがあります。
  • モデル間の適用電圧範囲：例として、3 V～24 Vの設計が含まれます（特定のモデルの定格電圧は、サブモデルにより4.8 V、6.0 V、6.8 V、7.4 V、12 V、24 V）。
  • 端子抵抗：モデルごとに異なります（例：モデル間で0.8～9 Ωの範囲が示されています）。
  • 無負荷速度、無負荷電流、始動電流、始動トルク、効率、出力電力：サブモデルごとに提供（正確な値については、上記の各モデルブロックを参照）
  • カスタマイズ可能なオプション：ギアヘッド、リードピン、接地端子、リード線、選択されたモデルのボールベアリング
  • データシート/CADおよび外形寸法図は、製品ページのモデルごとに提供されます（サイト上で参照されるダウンロード）。
