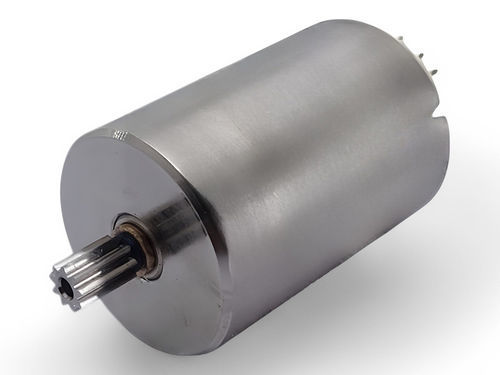

ブラシレスモーター C12B-11

12Vコンパクト産業用

概要
C.I. TAKIRONのC12Bシリーズ（外径φ12 mm）は、コンパクトな12 mmブラシレスモーターのバリエーションを提供します。各サブモデルについて、外径、長さ、定格／適用電圧、端子抵抗、無負荷回転数および無負荷電流、起動電流、トルク、効率、出力などの技術データが利用可能です。一部モデルはギアヘッドのオプションに対応し、リードピンや接地端子のカスタマイズが可能です。外形図およびCADデータはモデル別にダウンロード可能です。

製品シリーズ - 型番（表）
型番 | 外径 [mm] | 長さ [mm] | 適用電圧 [V] | 端子抵抗 [Ω] | 無負荷回転数 [r/m] | 無負荷電流 [mA] | 起動電流 [mA] | トルク [mN･m] | 効率 [%] | 出力 [W]
C12B-08 | 12 | 13.5 | 12 | 25.9 | 23,200 | 85 | 463 | 1.53 | 32.7 | 0.93
C12B-07 | 12 | 13.5 | 12 | 22.0 | 26,100 | 90 | 545 | 1.67 | 35.3 | 1.14
C12B-06 | 12 | 13.5 | 12 | 14.5 | 29,900 | 170 | 828 | 2.00 | 29.9 | 1.57
C12B-02 | 12 | 13.5 | 7.4 | 4.8 | 26,200 | 130 | 1,555 | 3.52 | 50.5 | 2.42
C12B-01 | 12 | 13.5 | 4.5 | 3.7 | 23,000 | 130 | 1,233 | 1.84 | 45.6 | 1.11
C12B-11 | 12 | 17.5 | 12 | 24.7 | 14,700 | 77 | 486 | 2.68 | 36.2 | 1.03
C12B-10 | 12 | 17.5 | 12 | 11.2 | 20,400 | 97 | 1,071 | 4.98 | 48.9 | 2.66
C12B-09 | 12 | 17.5 | 12 | 5.6 | 30,000 | 140 | 2,139 | 7.14 | 55.4 | 5.61
C12B-04 | 12 | 17.5 | 12 | 5.6 | 30,500 | 125 | 2,143 | 7.14 | 57.5 | 5.70
C12B-03 | 12 | 17.5 | 12 | 2.8 | 28,000 | 190 | 2,857 | 6.79 | 55.1 | 4.98

カスタマイズ項目（シリーズ／モデル別ハイライト）

• 共通のカスタマイズ項目：リードピン、接地端子
• 一部バリアントのオプション：ギアヘッド（特定のC12Bモデルで利用可能）

詳細メモ

• シリーズの外径：φ12 mm。
• 複数のサブモデルにより、回転数、トルク、出力のトレードオフが可能。長さはサブモデルにより異なる（例：13.5 mm、17.5 mm）。
• モデル別に示される電気特性：適用電圧、端子抵抗、無負荷回転数／電流、起動電流、トルク、効率、出力。
• 外形図およびCADデータは各サブモデルについてダウンロード可能で、組み込みや取付け設計を支援します。

特長 / 仕様

• シリーズ名：C12B
• メーカー / ブランド：C.I. TAKIRON Corporation
• 外径：12 mm
• 代表的な適用電圧（例）：12 V、7.4 V、4.5 V（サブモデルにより異なる）
• 端子抵抗：サブモデルにより異なる（例：25.9 Ω、22.0 Ω、14.5 Ω、4.8 Ω、3.7 Ω、24.7 Ω、11.2 Ω、5.6 Ω、2.8 Ω）
• 無負荷回転数範囲：モデルにより約14,700〜30,500 r/min
• トルク範囲（例）：モデルにより約1.53〜7.14 mN·m
• 効率範囲（例）：約29.9%〜57.5%
• 出力範囲（例）：約0.93 W〜5.70 W
• カスタマイズオプション：リードピン、接地端子；一部モデルでギアヘッド対応
