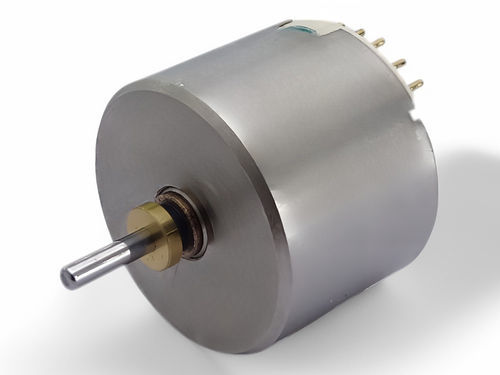

ブラシレスモーター C17B-26

7,4 V小型低電圧

概要 C.I.TAKIRONのC17Bシリーズは、外径17.4mmのブラシレスモータである。シリーズには複数のサブモデルがある（一例：C17B-23、C17B-22、C17B-07、C17B-25、C17B-24、C17B-16、C17B-13、C17B-18など）。代表的なアプリケーション例としては、小型扇風機（マスクファン用など）やその他の小型電化製品が挙げられる。サイトでは、機種ごとの電気的・機械的仕様（回転数、電流、トルク、効率、出力）、寸法データ、ダウンロード可能なCAD／外形図、カタログ資料（カタログページ、製品ページ、ギャラリー画像あり）を掲載。 利用可能なモデル（抜粋）

• C17B-23
• C17B-22
• C17B-07
• C17B-25
• C17B-24
• C17B-16
• C17B-13
• C17B-18
• C17B-06
• C17B-09
• C17B-29
• C17B-28
• C17B-27
• C17B-26
• C17B-19
• C17B-20
• C17B-11
• C17B-12
• C17B-15
• C17B-05
• C17B-02

製品シリーズ一覧表（カラム） 型式｜外径[mm]｜長さ[mm]｜印加電圧[V]｜端子抵抗[Ω]｜無負荷回転数[r/m]｜無負荷電流[mA]｜起動電流[mA]｜起動トルク[mN・m]｜効率[%]｜出力[W］ 選択された行 C17B-23｜17.4｜13.0｜4.8｜6.0｜11,700｜86｜804｜2.51｜45.3｜0.8 C17B-22｜17.4｜13.0｜4.8｜1.0｜25,000｜217｜4,848｜8.11｜62.2｜5.3 C17B-07｜17.4｜13.0｜4.8｜1.8｜17,000｜145｜2,667｜6.43｜58.8｜2.86 C17B-25｜17.4｜15.6｜6.8｜7.9｜11,100｜75｜866｜4.23｜49.8｜1.23 C17B-24｜17.4｜15.6｜6.8｜2.0｜17,100｜113｜3,400｜12.1｜66.9｜5.40 C17B-16｜17.4｜15.6｜7.4｜2.3｜27,200｜146｜3,217｜7.62｜61.9｜5.43 C17B-13｜17.4｜15.6｜7.4｜1.8｜24,250｜150｜4,111｜11.12｜65.4｜7.06 C17B-18｜17.4｜15.6｜6.8｜1.2｜27,200｜200｜5,667｜12.59｜66.0｜8.97 C17B-06｜17.4｜15.6｜6.0｜2.1｜19,250｜110｜2,857｜7.86｜64.6｜3.96 C17B-09｜17.4｜15.6｜6.0｜2.8｜18,250｜108｜2,143｜6.07｜60.1｜2.90 C17B-29｜17.4｜17.9｜12.0｜8.8｜12,800｜72｜1,364｜10.95｜59.3｜3.67 C17B-28｜17.4｜17.9｜12.0｜1.55｜31,000｜168｜7,742｜27.39｜72.7｜22.2 C17B-27｜17.4｜17.9｜7.4｜7.82｜12,300｜70｜946｜4.66｜53.0｜1.50 C17B-26｜17.4｜17.9｜7.4｜1.26｜31,800｜192｜5,873｜12.21｜67.1｜10.2 C17B-19｜17.4｜17.9｜24.0｜2.4｜45,450｜150｜9,959｜48.72｜77.0｜57.99 C17B-20｜17.4｜17.9｜12.0｜1.0｜36,000｜173｜12,371｜38.29｜77.7｜36.10 C17B-11｜17.4｜17.9｜12.0｜3.9｜18,100｜137｜3,117｜18.04｜62.5｜8.55 C17B-12｜17.4｜17.9｜12.0｜7.2｜16,300｜140｜1,676｜9.90｜50.5｜4.22 C17B-15｜17.4｜17.9｜7.4｜1.8｜23,200｜147｜4,111｜11.64｜65.8｜7.07 C17B-05｜17.4｜17.9｜7.2｜2.5｜19,000｜130｜2,880｜9.50｜62.0｜4.73 C17B-02｜17.4｜17.9｜4.8｜1.8｜18,000｜170｜2,667｜5.95｜55.9｜2.81 注意事項特性/仕様 テクニック

C17B-23 - 外径Ø： 17.4 mm、長さ：13.0 mm、電圧：4.8 V、端子R：6.0 Ω、無負荷速度：11,700 r/m、無負荷電流：86 mA、起動電流：804 mA、起動トルク：2.51 mN・m、効率：45.3 %、出力： 0.8 W.

C17B-22 - 17.4×13.0 mm、4.8 V、R: 1.0Ω、無負荷：無負荷時：25,000 r/m / 217 mA、起動時電流：4,848 mA、起動時トルク：8.11 mN・m、効率：62.2 %、出力：5.3 W

C17B-07 - 17.4×13.0 mm、4.8 V、R：1.8 Ω、無負荷時：17,000 r/m / 145 mA、起動時 2,667 mA、トルク 6.43mN・m、実効値：8 %、出力 2.86 W。 58.8 %; 出力2.86 W.

C17B-25 - 17.4×15.6 mm; 6.8 V; R: 7.9 Ω; 無負荷：11,100 r/m / 75 mA、起動866 mA、トルク4.23 mN・m、実効値：8 %、出力1.23 W。 49.8 %; 出力1.23 W.

C17B-24 - 17.4×15.6 mm; 6.8 V; R: 2.0 Ω; 無負荷：17,100 r/m / 113 mA; 起動 3,400 mA; トルク 12.1 mN-m; Eff. 66.9 %; 出力5.40 W.

C17B-16 - 17.4×15.6 mm; 7.4 V; R: 2.3 Ω; 無負荷：27,200 r/m / 146 mA; 起動時 3,217 mA; トルク 7.62 mN-m; 効率 9 %; 出力 5.43 W. 61.9 %; 出力5.43 W.

C17B-13 - 17.4×15.6 mm; 7.4 V; R: 1.8 Ω; 無負荷：24,250 r/m / 150 mA; 起動時 4,111 mA; トルク 11.12 mN・m; Eff. 65.4 %; 出力7.06 W.

C17B-18 - 17.4×15.6 mm; 6.8 V; R: 1.2 Ω; 無負荷：27,200 r/m / 200 mA; 起動 5,667 mA; トルク 12.59 mN-m; Eff. 66.0 %; 出力8.97 W.

C17B-06 - 17.4×15.6 mm; 6.0 V; R: 2.1 Ω; 無負荷：無負荷時：19,250 r/m / 110 mA; 起動時：2,857 mA; トルク：7.86 mN-m; 出力電力：6 %. 64.6 %; 出力 3.96 W.

C17B-09 - 17.4×15.6 mm; 6.0 V; R: 2.8 Ω; 無負荷：18,250 r/m / 108 mA; 起動 2,143 mA; トルク 6.07 mN-m; Eff. 60.1 %; 出力2.90 W.

C17B-29 - 17.4×17.9 mm; 12 V; R: 8.8 Ω; 無負荷：無負荷時：12,800 r/m / 72 mA; 起動時：1,364 mA; トルク：10.95 mN-m; 出力電力：3 %. 59.3 %; 出力3.67 W.

C17B-28 - 17.4×17.9 mm; 12 V; R: 1.55 Ω; 無負荷：31,000 r/m / 168 mA; 起動時 7,742 mA; トルク 27.39 mN-m; 効率 7 %; 出力 22.2 W。 72.7 %; 出力22.2 W

C17B-27 - 17.4×17.9 mm; 7.4 V; R: 7.82 Ω; 無負荷：12,300 r/m / 70 mA; 起動 946 mA; トルク 4.66 mN-m; Eff. 53.0 %; 出力1.50 W.

C17B-26 - 17.4×17.9 mm; 7.4 V; R: 1.26 Ω; 無負荷：31,800 r/m / 192 mA; 起動 5,873 mA; トルク 12.21 mN-m; Eff. 67.1 %; 出力10.2 W

C17B-19 - 17.4×17.9 mm; 12 V; R: 2.4 Ω; 無負荷：無負荷時：45,450 r/m / 150 mA、起動時：9,959 mA、トルク：48.72 mN・m、出力：57.99 W。 77.0 %; 出力 57.99 W

C17B-20 - 17.4×17.9 mm; 12 V; R: 1.0 Ω; 無負荷：36,000 r/m / 173 mA; 起動時 12,371 mA; トルク 38.29 mN-m; 効率 7 %; 出力 36.10 W。 77.7 %; 出力 36.10 W.

C17B-11 - 17.4×17.9 mm; 12 V; R: 3.9 Ω; 無負荷：18,100 r/m / 137 mA; 起動 3,117 mA; トルク 18.04 mN・m; 出力 8.55 W. 62.5 %; 出力8.55 W.

C17B-12 - 17.4×17.9 mm; 12 V; R: 7.2 Ω; 無負荷：無負荷時：16,300 r/m / 140 mA; 起動時：1,676 mA; トルク：9.90 mN-m;Eff. 50.5 %; 出力4.22 W.

C17B-15 - 17.4×17.9 mm; 7.4 V; R: 1.8 Ω; 無負荷：無負荷時：23,200 r/m / 147 mA、起動時：4,111 mA、トルク：11.64 mN・m、実効電力：8 %、出力：7.07 W。 65.8 %; 出力7.07 W.

C17B-05 - 17.4×17.9 mm; 7.2 V; R: 2.5 Ω; 無負荷：無負荷時：19,000 r/m / 130 mA; 起動時：2,880 mA; トルク：9.50 mN-m; 出力電力：4.73 W.0 %. 62.0 %; 出力4.73 W.

C17B-02 - 17.4×17.9 mm; 4.8 V; R: 1.8 Ω; 無負荷：18,000 r/m / 170 mA; 起動 2,667 mA; トルク 5.95 mN-m; Eff. 55.9 %; 出力2.81 W
