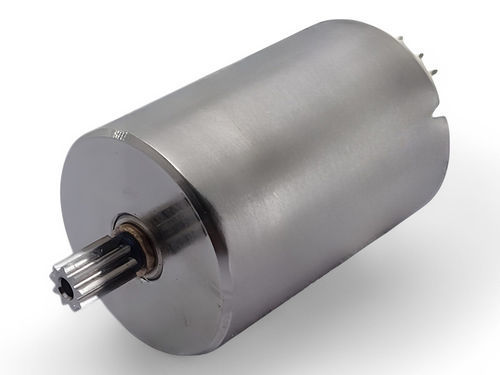

ブラシレスモーター C12B-10

DCBLDC12V

シリーズ概要
外径φ12mmのブラシレスDCマイクロモーター C12Bシリーズは、長さや動作電圧、性能特性が異なる複数のサブモデルをラインアップします。標準でカスタマイズ可能な項目にリードピン、接地端子があり、一部モデルはギアヘッドやボールベアリングのオプションに対応します。小型で多様なトルク／回転数プロファイルを必要とするマイクロ／精密産業用途向けです。

製品シリーズ表
Model Name | Outer Diameter [mm] | Length [mm] | Applied Voltage [V] | Terminal resistance [Ω] | No load Rotation Speed [r/m] | No load Current [mA] | Startup Current [mA] | Startup Torque [mN･m] | Max Efficiency [%] | Output [W]
C12B-08 | 12 | 13.5 | 12 | 25.9 | 23,200 | 85 | 463 | 1.53 | 32.7 | 0.93
C12B-07 | 12 | 13.5 | 12 | 22.0 | 26,100 | 90 | 545 | 1.67 | 35.3 | 1.14
C12B-06 | 12 | 13.5 | 12 | 14.5 | 29,900 | 170 | 828 | 2.00 | 29.9 | 1.57
C12B-02 | 12 | 13.5 | 7.4 | 4.8 | 26,200 | 130 | 1,555 | 3.52 | 50.5 | 2.42
C12B-01 | 12 | 13.5 | 4.5 | 3.7 | 23,000 | 130 | 1,233 | 1.84 | 45.6 | 1.11
C12B-11 | 12 | 17.5 | 12 | 24.7 | 14,700 | 77 | 486 | 2.68 | 36.2 | 1.03
C12B-10 | 12 | 17.5 | 12 | 11.2 | 20,400 | 97 | 1,071 | 4.98 | 48.9 | 2.66
C12B-09 | 12 | 17.5 | 12 | 5.6 | 30,000 | 140 | 2,139 | 7.14 | 55.4 | 5.61
C12B-04 | 12 | 17.5 | 12 | 5.6 | 30,500 | 125 | 2,143 | 7.14 | 57.5 | 5.70
C12B-03 | 12 | 17.5 | 12 | 2.8 | 28,000 | 190 | 2,857 | 6.79 | 55.1 | 4.98

カスタマイズ項目（モデル例）

• リードピン（多くのC12Bモデルで対応）
• 接地端子（多くのC12Bモデルで対応）
• ギアヘッド（C12B-11 / C12B-10 / C12B-09など、選択モデルでオプション）
• ボールベアリング（特定バリエーションで対応）

追加の製品詳細

• 各モデルは仕様表とギャラリー画像を製品詳細ブロックに掲載しています。
• サンプル提供およびカスタマイズ対応の案内があります。構成や納期については営業にお問い合わせください。
• カタログおよび技術資料は製品ページからダウンロード可能です（カタログ/資料請求およびドキュメントダウンロードのオプション）。

技術仕様

• シリーズ：C12B（ブラシレスDCモーター、外径 φ12mm）
• 代表的な定格電圧：12 V、7.4 V、4.5 V（サブモデルにより異なる）
• 長さ：13.5 mm / 17.5 mm（モデルにより異なる）
• モデル別仕様：端子抵抗、無負荷回転数、無負荷電流、始動電流、始動トルク、最大効率、出力（製品シリーズ表参照）
• カスタマイズオプション：リードピン、接地端子；一部モデルはギアヘッド、ボールベアリングのオプションあり
• 想定用途：医療機器、光学モジュール、セキュリティ機器、ハンドツール、精密自動化などのマイクロ／精密用途。
