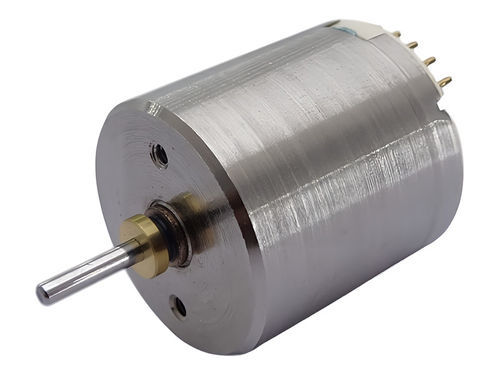

ブラシレスモーター C17B-27

7,4 Vマイクロモーター用

概要
C.I. TAKIRON CorporationのC17Bシリーズは、外径φ17.4 mmを共通とするブラシレスマイクロモーター群で、長さ、定格電圧、端子抵抗、無負荷回転数/電流、始動電流/始動トルク、最大出力などがモデルごとに異なります。C17B-18など一部モデルは、ウェアラブル機器に組み込まれる小型電動ファン用途に利用されています。機械図面やCADデータはメーカーの製品リソースからダウンロード可能です。

主要モデル — 代表例

• C17B-23 — 外径 17.4 mm、長さ 13.0 mm、定格電圧 4.8 V、無負荷回転数 11,700 r/min、最大トルク 2.51 mN･m、出力 0.8 W
• C17B-22 — 外径 17.4 mm、長さ 13.0 mm、定格電圧 4.8 V、無負荷回転数 25,000 r/min、最大トルク 8.11 mN･m、出力 5.3 W
• C17B-07 — 外径 17.4 mm、長さ 13.0 mm、定格電圧 4.8 V、無負荷回転数 17,000 r/min、最大トルク 6.43 mN･m、出力 2.86 W
• C17B-18 — 外径 17.4 mm、長さ 15.6 mm、定格電圧 6.8 V、無負荷回転数 27,200 r/min、最大トルク 12.59 mN･m、出力 8.97 W
• C17B-13 — 外径 17.4 mm、長さ 15.6 mm、定格電圧 7.4 V、無負荷回転数 24,250 r/min、最大トルク 11.12 mN･m、出力 7.06 W
• C17B-24 — 外径 17.4 mm、長さ 15.6 mm、定格電圧 6.8 V、無負荷回転数 17,100 r/min、最大トルク 12.1 mN･m、出力 5.40 W
• C17B-28 — 外径 17.4 mm、長さ 17.9 mm、定格電圧 12 V、無負荷回転数 31,000 r/min、最大トルク 27.39 mN･m、出力 22.2 W
• C17B-19 — 外径 17.4 mm、長さ 17.9 mm、定格電圧 24 V、無負荷回転数 45,450 r/min、最大トルク 48.72 mN･m、出力 57.99 W
• C17B-20 — 外径 17.4 mm、長さ 17.9 mm、定格電圧 12 V、無負荷回転数 36,000 r/min、最大トルク 38.29 mN･m、出力 36.10 W

カスタマイズとオプション

• モデルにより、ギヤヘッド、リードピン、接地端子、リード線、ボールベアリングなどの選択が可能です。
• 提供ドキュメント：機械図面、外形寸法、CADデータ（メーカーからダウンロード可）。

仕様（テクニカルスペック）

• シリーズ名：C17B series
• メーカー / ブランド：C.I. TAKIRON Corporation
• 共通外径：17.4 mm
• 利用可能な長さ：通常 13.0 mm、15.6 mm、17.9 mm、24 mm（モデルにより異なる）
• 定格電圧：例 4.8 V、6.0 V、6.8 V、7.2–7.4 V、12 V、24 V
• モデル別データ：端子抵抗（Ω）、無負荷回転数（r/min）・無負荷電流（mA）、始動電流／始動トルク、最大トルク（mN･m）、効率（%）、出力（W）
• 典型的な用途：小型電動ファン、ウェアラブル向け換気装置、その他コンパクトなブラシレスマイクロモーターを要する用途
• カスタマイズ可能項目：gear head、lead pin、lead wire、grounding terminal、ball bearing（モデル依存）
