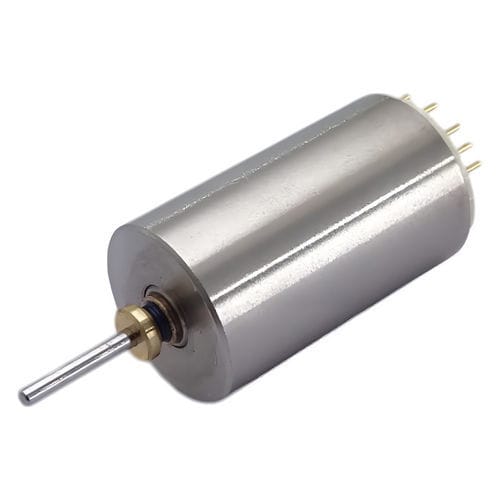

ブラシレスモーター C10B-02

7,4 Vオーダーメイド

シリーズ概要
C.I. TAKIRON Corporation の C10B シリーズ ブラシレスモーター、外径 φ10.0 mm。シリーズは C10B-01、C10B-02、C10B-04、C10B-05 を含みます。各モデルページには回転数・トルク・電圧・効率などの詳細性能データ、外形図、ダウンロード可能な CAD データ（提供時）が記載されています。

モデルと仕様
C10B-02
型式: C10B-02
外径 [mm]: 10.0
長さ [mm]: 16.9
定格電圧 [V]: 7.4
端子抵抗 [Ω]: 4.8
無負荷回転数 [r/min]: 26,200
無負荷電流 [mA]: 130
始動電流 [mA]: 1,555
始動トルク [mN·m]: 3.52
最大効率 [%]: 50.5
最大出力 [W]: 2.42
カスタマイズ項目:

• Lead pin
• 接地端子

C10B-05
型式: C10B-05
外径 [mm]: 10.0
長さ [mm]: 16.9
定格電圧 [V]: 7.4
端子抵抗 [Ω]: 12.8
無負荷回転数 [r/min]: 17,100
無負荷電流 [mA]: 77
始動電流 [mA]: 580
始動トルク [mN·m]: 1.80
最大効率 [%]: 40.4
最大出力 [W]: 0.81
カスタマイズ項目:

• Lead pin
• 接地端子

C10B-04
型式: C10B-04
外径 [mm]: 10.0
長さ [mm]: 16.9
定格電圧 [V]: 7.4
端子抵抗 [Ω]: 8.3
無負荷回転数 [r/min]: 21,300
無負荷電流 [mA]: 103
始動電流 [mA]: 890
始動トルク [mN·m]: 2.31
最大効率 [%]: 43.5
最大出力 [W]: 1.29
カスタマイズ項目:

• Lead pin
• 接地端子

C10B-01
型式: C10B-01
外径 [mm]: 10.0
長さ [mm]: 16.9
定格電圧 [V]: 7.4
端子抵抗 [Ω]: 5.6
無負荷回転数 [r/min]: 29,000
無負荷電流 [mA]: 170
始動電流 [mA]: 1,321
始動トルク [mN·m]: 2.44
最大効率 [%]: 41.1
最大出力 [W]: 1.86
カスタマイズ項目:

• Lead pin
• 接地端子

特長 / 仕様

• シリーズ外径: 10.0 mm
• 代表的な長さ（記載モデル）: 16.9 mm
• 対応モデル: C10B-01、C10B-02、C10B-04、C10B-05
• 表示された代表電圧: 7.4 V（モデルにより異なる）
• 端子抵抗（記載モデル）: 4.8 Ω ～ 12.8 Ω
• 無負荷回転数（記載モデル）: 17,100 ～ 29,000 r/min
• 最大出力（記載モデル）: 0.81 ～ 2.42 W
• カスタマイズ項目: Lead pin、接地端子
