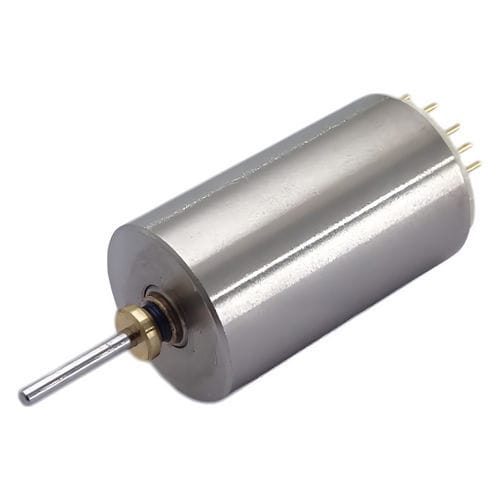

ブラシレスモーター C10B-05

7,4 Vロボット工学用

概要
ブラシレスモーター C10Bシリーズ（外径 φ10.0 mm）。C10B-01、C10B-02、C10B-04、C10B-05 のサブモデルを含みます。用途の例：ホビー／サーボ用途（例：RCサーボ）。設計参照用に外形図およびCADデータを提供。製品ページからカタログや材料データのダウンロードが可能です。

製品シリーズ - 主な仕様
モデル | 外径 [mm] | 長さ [mm] | 印加電圧 [V] | 端子抵抗 [Ω] | 無負荷回転数 [r/m] | 無負荷電流 [mA] | 起動電流 [mA] | 起動トルク [mN･m] | 最大効率 [%] | 最大出力 [W]
C10B-02 | 10.0 | 16.9 | 7.4 | 4.8 | 26,200 | 130 | 1,555 | 3.52 | 50.5 | 2.42
C10B-05 | 10.0 | 16.9 | 7.4 | 12.8 | 17,100 | 77 | 580 | 1.80 | 40.4 | 0.81
C10B-04 | 10.0 | 16.9 | 7.4 | 8.3 | 21,300 | 103 | 890 | 2.31 | 43.5 | 1.29
C10B-01 | 10.0 | 16.9 | 7.4 | 5.6 | 29,000 | 170 | 1,321 | 2.44 | 41.1 | 1.86

C10B-02 製品詳細
型番: C10B-02
主要データ（表）:
型番: C10B-02
外径 [mm]: 10.0
長さ [mm]: 16.9
印加電圧 [V]: 7.4
端子抵抗 [Ω]: -
無負荷回転数 [r/m]: 26,200
無負荷電流 [mA]: 130
起動電流 [mA]: 1,555
起動トルク [mN･m]: 3.52
効率 [%]: 50.5
出力 [W]: 2.42

カスタマイズ項目（C10B-02）

• リードピン
• 接地端子

C10B-05 製品詳細
型番: C10B-05
主要データ（表）:
型番: C10B-05
外径 [mm]: 10.0
長さ [mm]: 16.9
印加電圧 [V]: 7.4
端子抵抗 [Ω]: 12.8
無負荷回転数 [r/m]: 17,100
無負荷電流 [mA]: 77
起動電流 [mA]: 580
起動トルク [mN･m]: 1.80
効率 [%]: 40.4
出力 [W]: 0.81

カスタマイズ項目（C10B-05）

• リードピン
• 接地端子

C10B-04 製品詳細
型番: C10B-04
主要データ（表）:
型番: C10B-04
外径 [mm]: 10.0
長さ [mm]: 16.9
印加電圧 [V]: 7.4
端子抵抗 [Ω]: 8.3
無負荷回転数 [r/m]: 21,300
無負荷電流 [mA]: 103
起動電流 [mA]: 890
起動トルク [mN･m]: 2.31
効率 [%]: 43.5
出力 [W]: 1.29

カスタマイズ項目（C10B-04）

• リードピン
• 接地端子

C10B-01 製品詳細
型番: C10B-01
主要データ（表）:
型番: C10B-01
外径 [mm]: 10.0
長さ [mm]: 16.9
印加電圧 [V]: 7.4
端子抵抗 [Ω]: 5.6
無負荷回転数 [r/m]: 29,000
無負荷電流 [mA]: 170
起動電流 [mA]: 1,321
起動トルク [mN･m]: 2.44
効率 [%]: 41.1
出力 [W]: 1.86

カスタマイズ項目（C10B-01）

• リードピン
• 接地端子

注意

• シリーズ外径: 10.0 mm
• C10B各モデルに表示される標準長さ: 16.9 mm
• 表に示した典型印加電圧: 7.4 V
• 共通のカスタマイズ項目: リードピン、接地端子
• 製品ページに設計用のカタログ、材料データ、CAD/外形図をダウンロード提供

技術仕様

• シリーズ名: C10B
• 製造元 / ブランド: C.I. TAKIRON Corporation.
• 外径: 10.0 mm（シリーズ）
• 標準長さ: 16.9 mm（典型）
• 典型印加電圧: 7.4 V
• 提供サブモデル: C10B-01、C10B-02、C10B-04、C10B-05
• モデル別主要パラメータ: 回転数、電流（無負荷/起動）、起動トルク、効率、出力（数値は上のシリーズ表参照）
• カスタマイズ可能オプション: リードピン、接地端子
• 利用可能な資料: 外形図およびCADデータのダウンロード（製品ページ）
