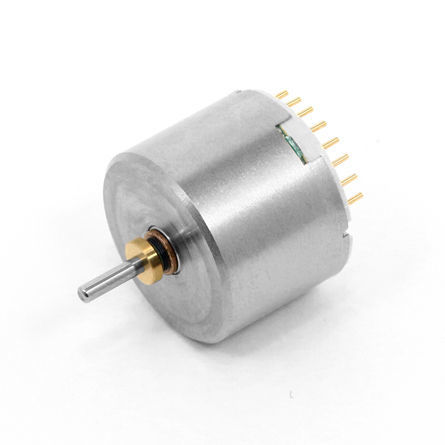

ブラシレスモーター C17B-24

BLDC

概要 C.I.TAKIRON製ブラシレスモーターC17Bシリーズ。シリーズ外径：17.4mm。代表的な用途は小型扇風機、扇風機付きマスクなど。長さ、電圧、性能特性の異なる複数のサブモデルを用意。外形図・CADデータは無料ダウンロード可能（製品ページにて外形図・CADデータの有無を表示）。 製品シリーズ - 主要モデル仕様（各モデル） C17B-23 外径[mm］ 17.4 長さ [mm]： 13.0 印加電圧 [V］ 4.8 端子間抵抗[Ω]：6.0 無負荷回転速度 [r/m］11,700 無負荷電流［mA］：86 起動電流［mA］：804 起動トルク[mN・m]：2.51 最大効率 [%]： 45.3 最大出力 [W］ 0.8 C17B-22型の場合 外径[mm]： 17.4 長さ [mm]： 13.0 印加電圧 [V］ 4.8 端子抵抗 [Ω]： 1.0 無負荷回転速度[r/m]：25,000 無負荷電流［mA］：217 起動電流［mA］4,848 起動トルク[mN・m]：8.11 最大効率[%]：62.2 最大出力 [W］ 5.3 C17B-24について 外径[mm]： 17.4 長さ [mm]： 15.6 印加電圧[V]: 6.8 端子間抵抗 [Ω]：2.0 無負荷回転速度 [r/m］17,100 無負荷電流［mA］113 起動電流［mA］3,400 起動トルク［mN・m］ 12.1 最大効率［％］：66.9 最大出力 [W］ 5.40 C17B-16 外径 [mm]： 17.4 長さ [mm]： 15.6 印加電圧 [V]: 7.4 端子間抵抗 [Ω]：2.3 無負荷回転速度[r/m]：27,200 無負荷電流［mA］146 起動電流［mA］3,217 起動トルク[mN・m]：7.62 最大効率［％］：61.9 最大出力 [W］ 5.43 C17B-18型 外径 [mm]： 17.4 長さ [mm]： 15.6 印加電圧 [V]: 6.8 端子抵抗 [Ω]： 1.2 無負荷回転速度[r/m]：27,200 無負荷電流[mA]：200 起動電流［mA］5,667 起動トルク［mN・m］ 12.59 最大効率［％］：66.0 最大出力［W］：8.97 C17B-06型 外径 [mm]： 17.4 長さ [mm]： 15.6 印加電圧[V]: 6.0 端子間抵抗 [Ω]：2.1 無負荷回転速度 [r/m］19,250 無負荷電流［mA］110 起動電流［mA］：2,857 起動トルク[mN・m]：7.86 最大効率［％］：64.6 最大出力［W］ 3.96 C17B-09型 外径[mm]： 17.4 長さ [mm]： 15.6 印加電圧[V]: 6.0 端子間抵抗 [Ω]：2.8 無負荷回転速度 [r/m］18,250 無負荷電流［mA］108 起動電流［mA］：2,143 起動トルク[mN・m]：6.07 最大効率［％］：60.1 最大出力［W］：2.90 C17B-29のスペック 外径 [mm]： 17.4 長さ [mm]： 17.9 印加電圧 [V］ 12.0 端子間抵抗 [Ω]：8.8 無負荷回転速度 [r/m］12,800 無負荷電流［mA］：72 起動電流［mA］1,364 起動トルク［mN・m］ 10.95 最大効率 [%]： 59.3 最大出力 [W］ 3.67 C17B-28型 外径 [mm]： 17.4 長さ [mm]： 17.9 印加電圧 [V］ 12.0 端子抵抗 [Ω]： 1.55 無負荷回転速度 [r/m］31,000 無負荷電流［mA］168 起動電流［mA］：7,742 起動トルク[mN・m]：27.39 最大効率［％］：72.7 最大出力［W］：22.2 C17B-27について 外径 [mm]： 17.4 長さ [mm]： 17.9 印加電圧 [V]: 7.4 端子間抵抗 [Ω]：7.82 無負荷回転速度 [r/m］12,300 無負荷電流[mA]：70 起動電流［mA］：946 起動トルク［mN・m］ 4.66 最大効率 [%]： 53.0 最大出力 [W］ 1.50 C17B-26型 外径 [mm]： 17.4 長さ [mm]： 17.9 印加電圧 [V]: 7.4 端子抵抗 [Ω]： 1.26 無負荷回転速度 [r/m］31,800 無負荷電流［mA］192 起動電流［mA］5,873 始動トルク［mN・m］ 12.21 最大効率［％］：67.1 最大出力 [W］ 10.2 C17B-19 外径 [mm]： 17.4 長さ [mm]： 17.9 印加電圧[V]: 24.0 端子間抵抗 [Ω]：2.4 無負荷回転速度 [r/m］45,450 無負荷電流［mA］150 起動電流［mA］：9,959 起動トルク［mN・m］ 48.72 最大効率［％］：77.0 最大出力［W］ 57.99 C17B-20型 外径 [mm]： 17.4 長さ [mm]： 17.9 印加電圧 [V］ 12.0 端子抵抗 [Ω]： 1.0 無負荷回転速度 [r/m］36,000 無負荷電流［mA］173 起動電流［mA］12,371 起動トルク［mN・m］ 38.29 最大効率［％］：77.7 最大出力 [W］ 36.10 カスタムオプションに関する注意事項

多くのC17Bモデルに共通するカスタマイズ可能な項目：

モデルによっては、ボール ベアリング (特定のバリエーションなど)、アース端子仕様、およびその他の機械的オプションなどの追加オプションが記載されています。 追加情報

製品概要/仕様技術

シリーズ名：C17B

メーカー／ブランド：C.I：

外径：17.4 mm（全シリーズ）

長さ：13.0 mm、15.6 mm、17.9 mm、24 mm（モデルによって異なります）

適用電圧：4.8 V、6.0 V、6.8 V、7.2～12V、24V（モデルにより異なる）

モデルごとの主な性能指標：無負荷回転数（r/min）、無負荷電流（mA）、起動電流（mA）、起動トルク（mN・m）、最大効率（%）、最大出力（W）

典型的な用途：

小型ファン、ウェアラブルファン、ファン付きマスク、その他のコンパクトな空気移動装置

ページで参照可能なダウンロード：外形図およびCADデータ（無料ダウンロード）（製品ページ）
