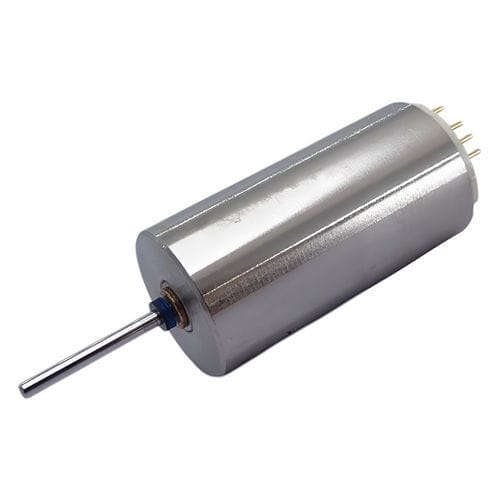

ブラシレスモーター C10C-01

7,4 Vオーダーメイド

概要
C10Cシリーズは外径10.0 mmのブラシレスモーター群です。シリーズページには各サブモデルごとの外径、長さ、印加電圧、端子抵抗、無負荷回転数、電流、始動特性、トルク、効率、出力などの詳細仕様が記載されています。製品サイトから寸法図やCADデータのダウンロードが可能です。カスタマイズ項目はモデルごとに掲載されています。

モデルと仕様（表）
項目：モデル | 外径 [mm] | 長さ [mm] | 印加電圧 [V] | 端子抵抗 [Ω] | 無負荷回転数 [r/min] | 無負荷電流 [mA] | 始動電流 [mA] | 始動トルク [mN·m] | 最大効率 [%] | 最大出力 [W]
C10C-05 | 10.0 | 20.0 | 7.4 | 9.8 | 17,200 | 89 | 754 | 2.41 | 43.1 | 1.08
C10C-04 | 10.0 | 20.0 | 7.4 | 3.5 | 27,100 | 152 | 2,133 | 4.80 | 53.7 | 3.40
C10C-02 | 10.0 | 20.0 | 12.0 | 7.1 | 34,000 | 145 | 1,690 | 4.76 | 50.0 | 4.24
C10C-01 | 10.0 | 20.0 | 7.4 | 4.8 | 26,200 | 165 | 1,542 | 3.32 | 45.3 | 2.28

カスタマイズ項目

• リードピン
• 接地端子

技術仕様 / 仕様詳細

• 外径（代表値）：10.0 mm
• 長さ（代表値）：20.0 mm
• 利用可能なサブモデルと主要仕様:
  • C10C-05 — 印加電圧: 7.4 V; 端子抵抗: 9.8 Ω; 無負荷回転数: 17,200 r/min; 無負荷電流: 89 mA; 始動電流: 754 mA; 始動トルク: 2.41 mN·m; 最大効率: 43.1%; 最大出力: 1.08 W.
  • C10C-04 — 印加電圧: 7.4 V; 端子抵抗: 3.5 Ω; 無負荷回転数: 27,100 r/min; 無負荷電流: 152 mA; 始動電流: 2,133 mA; 始動トルク: 4.80 mN·m; 最大効率: 53.7%; 最大出力: 3.40 W.
  • C10C-02 — 印加電圧: 12.0 V; 端子抵抗: 7.1 Ω; 無負荷回転数: 34,000 r/min; 無負荷電流: 145 mA; 始動電流: 1,690 mA; 始動トルク: 4.76 mN·m; 最大効率: 50.0%; 最大出力: 4.24 W.
  • C10C-01 — 印加電圧: 7.4 V; 端子抵抗: 4.8 Ω; 無負荷回転数: 26,200 r/min; 無負荷電流: 165 mA; 始動電流: 1,542 mA; 始動トルク: 3.32 mN·m; 最大効率: 45.3%; 最大出力: 2.28 W.
• 共通のカスタマイズオプション：リードピン、接地端子。
• モデルごとに提供されるデータ：機械的寸法、電気的特性（印加電圧、端子抵抗、無負荷および始動電流）、回転数、トルク、効率、出力。
