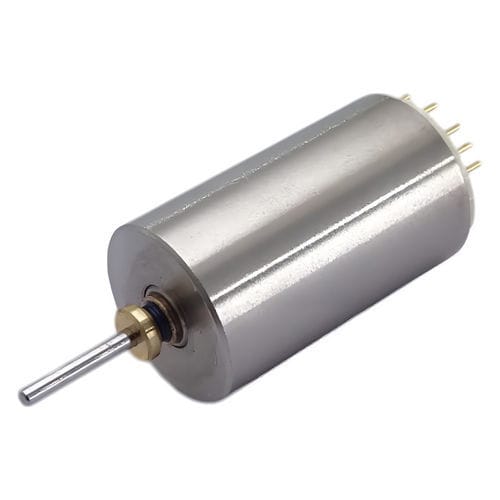

ブラシレスモーター C10B-04

7,4 Vコンパクトマイクロ

概要
C.I. TAKIRONのC10Bシリーズは、外径φ10.0 mmのブラシレスマイクロモーター群で、ホビー用サーボや小型アクチュエータなどの小型駆動用途向けに設計されています。複数のサブモデル（C10B-01、C10B-02、C10B-04、C10B-05）は、用途に応じたトルク・回転数・電気特性のバリエーションを提供します。各モデルの外形図およびCADデータはダウンロード可能です。

シリーズ表
モデル名 | 外径 [mm] | 長さ [mm] | 印加電圧 [V] | 終端抵抗 [Ω] | 無負荷回転数 [rpm] | 無負荷電流 [mA] | 起動電流 [mA] | 起動トルク [mN·m] | 最大効率 [%] | 出力 [W]
C10B-02 | 10.0 | 16.9 | 7.4 | 4.8 | 26,200 | 130 | 1,555 | 3.52 | 50.5 | 2.42
C10B-05 | 10.0 | 16.9 | 7.4 | 12.8 | 17,100 | 77 | 580 | 1.80 | 40.4 | 0.81
C10B-04 | 10.0 | 16.9 | 7.4 | 8.3 | 21,300 | 103 | 890 | 2.31 | 43.5 | 1.29
C10B-01 | 10.0 | 16.9 | 7.4 | 5.6 | 29,000 | 170 | 1,321 | 2.44 | 41.1 | 1.86

製品詳細（モデル別）
C10B-02

• 外径: 10.0 mm
• 長さ: 16.9 mm
• 印加電圧: 7.4 V
• 終端抵抗: 4.8 Ω
• 無負荷回転数: 26,200 rpm
• 無負荷電流: 130 mA
• 起動電流: 1,555 mA
• 起動トルク: 3.52 mN·m
• 最大効率: 50.5 %
• 出力: 2.42 W

C10B-05

• 外径: 10.0 mm
• 長さ: 16.9 mm
• 印加電圧: 7.4 V
• 終端抵抗: 12.8 Ω
• 無負荷回転数: 17,100 rpm
• 無負荷電流: 77 mA
• 起動電流: 580 mA
• 起動トルク: 1.80 mN·m
• 最大効率: 40.4 %
• 出力: 0.81 W

C10B-04

• 外径: 10.0 mm
• 長さ: 16.9 mm
• 印加電圧: 7.4 V
• 終端抵抗: 8.3 Ω
• 無負荷回転数: 21,300 rpm
• 無負荷電流: 103 mA
• 起動電流: 890 mA
• 起動トルク: 2.31 mN·m
• 最大効率: 43.5 %
• 出力: 1.29 W

C10B-01

• 外径: 10.0 mm
• 長さ: 16.9 mm
• 印加電圧: 7.4 V
• 終端抵抗: 5.6 Ω
• 無負荷回転数: 29,000 rpm
• 無負荷電流: 170 mA
• 起動電流: 1,321 mA
• 起動トルク: 2.44 mN·m
• 最大効率: 41.1 %
• 出力: 1.86 W

カスタマイズ項目

• リードピン (lead pin)
• アース端子

追加情報
各モデルの外形図およびCADデータ（無償）を提供しています。サブモデルはホビー用サーボや類似の小型駆動用途向けに最適化されています。要求される回転数、トルク、電気条件に合わせてモデルを選択してください。

技術仕様

• シリーズ名: C10B
• 製造元 / ブランド: C.I. TAKIRON Corporation
• 外径（共通）: 10.0 mm
• 標準長さ: 16.9 mm
• 定格印加電圧: 7.4 V
• 終端抵抗範囲（例）: 4.8 Ω (C10B-02) ～ 12.8 Ω (C10B-05)
• 無負荷回転数範囲: モデルにより約17,100～29,000 rpm
• 出力範囲（例）: 約0.81 W～2.42 W（モデル別）
• カスタマイズ可能項目: リードピン、アース端子
