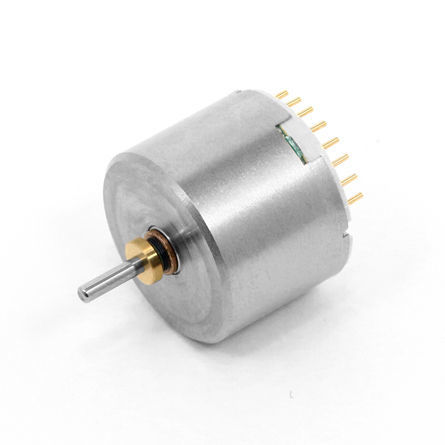

ブラシレスモーター C17B-18

DCコンパクト小型

概要
C17Bシリーズは外径φ17.4 mmのブラシレス（無刷式）直流モーターで、複数のサブモデルがラインアップされています（例：C17B-23、C17B-22、C17B-07、C17B-25、C17B-24、C17B-16、C17B-13、C17B-18、C17B-06、C17B-09）。小型ファンや小型送風装置（例：ファン内蔵マスク）向けに設計されたコンパクトモーターで、各モデルの電気・機械仕様が提供されています。

代表モデルと主な仕様（表）
Model | Outer Diameter [mm] | Length [mm] | Applied Voltage [V] | Terminal resistance [Ω] | No Load rotation speed [r/m] | No Load current [mA] | Startup current [mA] | Startup torque [mN･m] | Max efficiency [%] | Max output [W]
C17B-23 | 17.4 | 13.0 | 4.8 | 6.0 | 11,700 | 86 | 804 | 2.51 | 45.3 | 0.8
C17B-22 | 17.4 | 13.0 | 4.8 | 1.0 | 25,000 | 217 | 4,848 | 8.11 | 62.2 | 5.3
C17B-07 | 17.4 | 13.0 | 4.8 | 1.8 | 17,000 | 145 | 2,667 | 6.43 | 58.8 | 2.86
C17B-25 | 17.4 | 15.6 | 6.8 | 7.9 | 11,100 | 75 | 866 | 4.23 | 49.8 | 1.23
C17B-24 | 17.4 | 15.6 | 6.8 | 2.0 | 17,100 | 113 | 3,400 | 12.1 | 66.9 | 5.40
C17B-16 | 17.4 | 15.6 | 7.4 | 2.3 | 27,200 | 146 | 3,217 | 7.62 | 61.9 | 5.43
C17B-13 | 17.4 | 15.6 | 7.4 | 1.8 | 24,250 | 150 | 4,111 | 11.12 | 65.4 | 7.06
C17B-18 | 17.4 | 15.6 | 6.8 | 1.2 | 27,200 | 200 | 5,667 | 12.59 | 66.0 | 8.97
C17B-06 | 17.4 | 15.6 | 6.0 | 2.1 | 19,250 | 110 | 2,857 | 7.86 | 64.6 | 3.96
C17B-09 | 17.4 | 15.6 | 6.0 | 2.8 | 18,250 | 108 | 2,143 | 6.07 | 60.1 | 2.90

カスタマイズとオプションについて

• サブモデルによりカスタマイズ項目が異なります：ギアヘッド（gear head）、リードピン（lead pin）、接地端子など。一部モデルはボールベアリングのオプションを示します。
• 各サブモデルの製品ページにCADデータ、外形図および寸法図のダウンロード情報が記載されています。設計・取り付けにご活用ください。

技術仕様

• シリーズ：C17B（典型外径：17.4 mm）
• 長さ：サブモデルにより異なる（例：13.0 mm、15.6 mm）
• 適用電圧：モデル依存（例：4.8 V、6.0 V、6.8 V、7.4 V）
• 端子抵抗、無負荷回転数/電流、始動電流、始動トルク：駆動設計や保護回路の評価に必要な項目としてモデル毎に提示
• 最大効率および出力：性能評価用にモデル毎に明記
• カスタマイズ：gear head、lead pin、接地端子、モデルによりボールベアリングオプションあり
• 資料：製品画像、ギャラリーおよびCAD/寸法図のダウンロードが各サブモデルで利用可能
